DHPI65-11-11-01 Diesel HPU Kabinett 11,0kw. Stage V 3000rpm

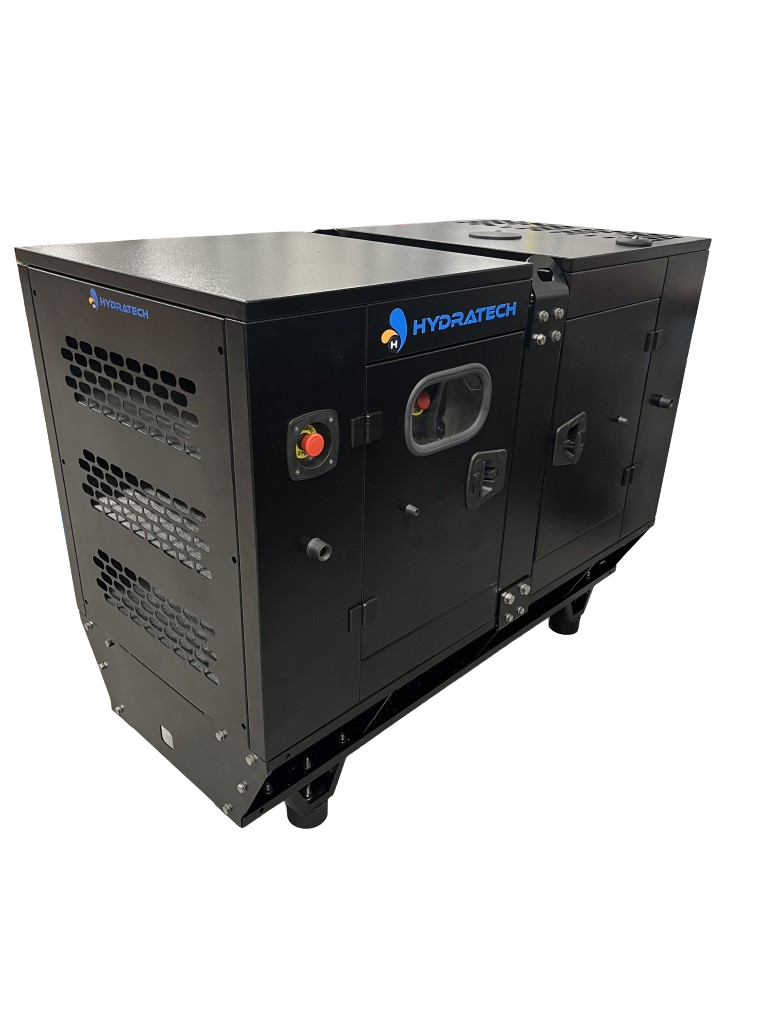

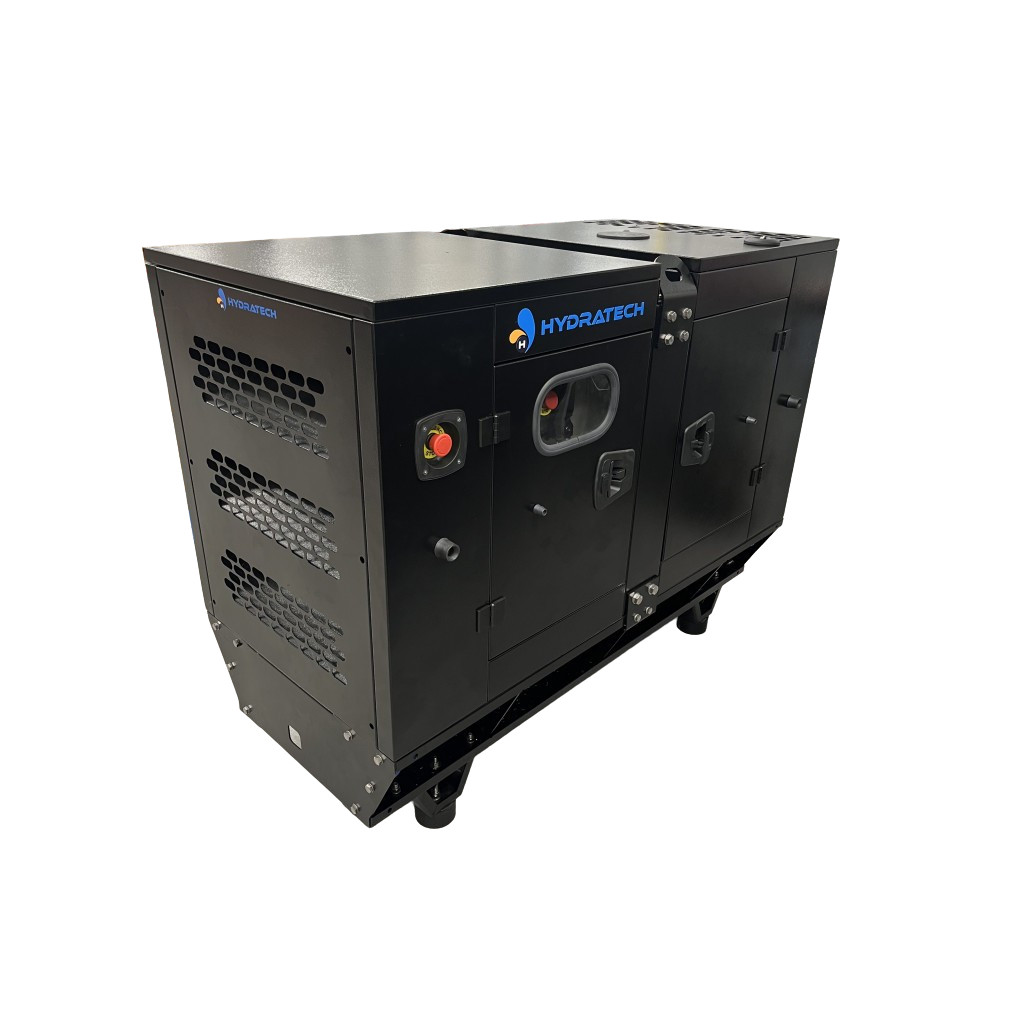

Dieseldrevet hydraulikkaggregat i lyddempet kabinett (marine utførelse).

Aggregatet er bygget som en kompakt og servicevennlig enhet med Kohler KDI702 E530 motor og Dana Gp.2 tannhjulspumpe.
Leveres komplett med integrert oljetank, retur- og pustefilter, testpunkter og dokumentasjon iht. Hydratech-standard.
Kabinettet er utført i aluminium og isolert med 30 mm støydempende skum.

1. Hydraulikksystem

• Hydraulikktank: 65 liter med sokkel (marine aluminium)

• Maks teoretisk oljemengde: 33 l/min

• Nominell oljemengde @ 3000 rpm: 33 l/min

• Maks trykk: 150 bar @ 3600 rpm / 170 bar @ 3000 rpm

• Kontinuerlig trykk: 10 % lavere enn maks trykk

• Pumpe: Gp.2 – 11,2 ccm (Dana)

• Returfilter m/ 10 μm element

• Nivåglass m/ temperaturindikator (visuell)

• Pustefilter

• Trykkbegrensningsventil VMP 1/2" 50–250 bar T-løp (stål)

• Manometer Ø63 – 160 bar 1/4" baktilkobling

2. Dieselmotor

• Fabrikat/type: Kohler KDI702 E530 Radiatorkjølt, 2-sylindret 686 ccm

• Maks effekt: 11,0 kW / 14,7 hk @ 3000 rpm (ISO 3046 IFN)

• Maks dreiemoment: 35 Nm @ 2200 rpm

• Eksoskrav: EU Stage V

• Eksosanlegg med lyddemper, oppheng og isolatorer

• Dieseltank: 20 liter

• Batteri: 12 V – 74 Ah / 680 CCA E11 L278×175×190 mm (+ høyre)

• Ladesystem: 12 V / 45 A dynamo

• Hovedstrømbryter: 250 A

• Sprutsikker sikringsholder m/ 15 A sikring

• Startpanel m/ nøkkelbryter, turteller, glødeplugg, lampe for lavt oljetrykk og ladefeil

• Nødstopp m/ skilt og 6 m kabel

• Batteri/startkabler 2 × 90 cm

• Batteriladeplugg 12 V

• Lang peilepinne med tilkomst fra topp

3. Kjøling og temperaturkontroll

• Luft-oljekjøler TT07RD03BP 12 VDC m/ 2 bar bypass – 0,154 kW/°C

• Temperaturkontrollkit ILLZTC12-2K 12 VDC

• Temperatursensor ILLZTT5069K BSP 1/2" IP69K

• Connector sett G1 ILLZSET5G25

• Elektrisk vifte Ø 280 mm (blåsende, KDI703)

4. Kabinett

• Kabinett for unit 1600 × 750 × 850 mm med 30 mm skumisolasjon

• Utførelse: marine aluminium, pulverlakkert

• Servicevennlig tilgang fra topp og sider

• Vibrasjonsdempet montering med sylinderisolatorer (4 stk 100/50D-55 M16×41)

5. Hurtigkoblinger og tilbehør

• Hurtigkoblinger Tema T-Serie 3811 (3/8") 5021 (1/2") 7511 (3/4") m/ eliminator

• Støvplugger og støvhetter for alle størrelser

• Adaptersett påfylling PR70779

• Nødstoppboks og elektrisk kontaktmateriell (KB2 1 NC bryterblokk)

6. Dokumentasjon og testing

Leveres ferdig montert og testet med:

• Hydraulikkskjema

• Testsertifikat

• GA-tegning

• CE-samsvarserklæring

• Standard Hydratech dokumentasjonspakke

7. Opsjoner

• Startbatteri 12 V

• Sikkerhetsventil direkte på pumpe

• Luft-oljekjøler (inkludert i denne utførelsen)

• Trykkfilter

• Radiostyring

• Oljestandsvakt

• Oljestemp.vakt

• Ekstra kabinettutførelser
