- MHPF Proportional and on-off module PWM 24Vdc Cast HPV41
Lager: 19 stk
Varenummer:DBMHPF004107054
Kategorier: Elektrisk aktiveringsmodul

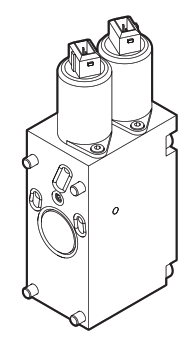

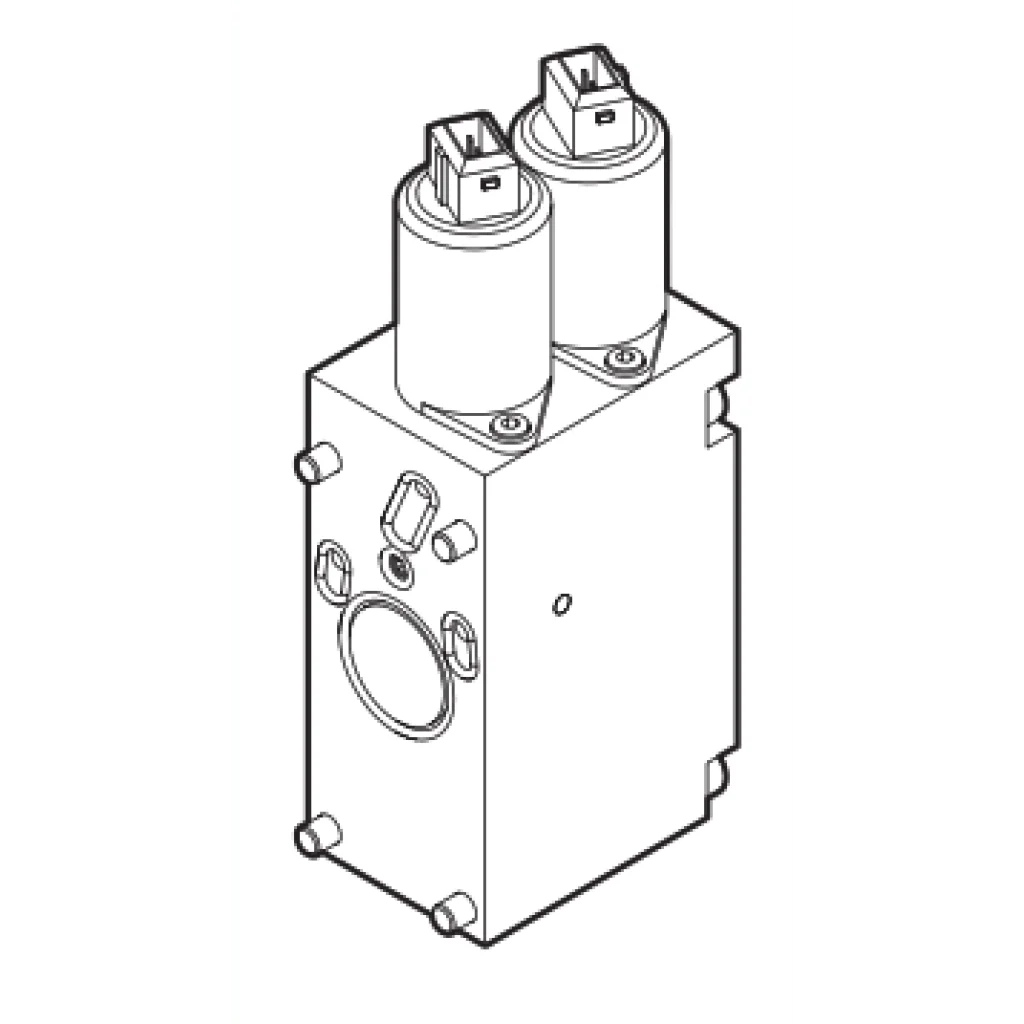

MHPF004107054 er en MHPF elektrohydraulisk proporsjonalmodul for Dana/HPV41 HEM arbeidsseksjoner. Modulen brukes til proporsjonal styring av ventilspolen basert på elektrisk styresignal fra fjernkontroll eller kontrollsystem.
MHPF-modulen flytter ventilspolen ved hjelp av hydraulisk pilottrykk generert av proporsjonale trykkreduksjonsventiler. Modulen har presis regulering, kort responstid og lav hysterese, og er egnet for applikasjoner der ventilfunksjonen skal styres elektrisk med god følsomhet og kontroll.
Denne varianten er utført i støpejern og er beregnet for 24 VDC drift.
| Egenskap | Verdi |
|---|---|
| Produktkode | MHPF004107054 |
| Serie/type | MHPF |
| Ventilserie | HPV41 / HEM arbeidsseksjon |
| Funksjon | Elektrohydraulisk proporsjonal styring |
| Materialutførelse | Støpejern |
| Spenning | 24 VDC |
| Forsyningsspenning | 22–30 VDC |
| Maks. ripple | 8 % |
| Maks. strøm | 750 mA ±10 |
| Effektforbruk | 18 W ved 22 °C |
| Startstrøm spolevandring | 280 mA |
| Endestrøm spolevandring | 520 mA |
| Spolemotstand R20 | 20,8 Ω ±5 % |
| Isolasjonsklasse | Klasse H, 180 °C |
| Anbefalt oljetemperatur | -30 til +60 °C |
| Min./maks. oljetemperatur | -30 til +90 °C |
| Dither-justering | 75 Hz |
| Induktans | 70 mH |
| Strømvariasjon | 50 mA/s |
| Pluggtilkobling | 2-polet AMP Junior Power Timer |
| Responstid nøytral til endeslag | 120 ms |
| Responstid endeslag til nøytral | 90 ms |
| Kapslingsgrad | IP65 med hunnkontakt |
