| Parameter | Verdi | Enhet | Kommentar |
|---|---|---|---|
| Nominell effekt (PN) | 4,0 | kW | |
| Spenning (UN) | 400 | V | ± 5 %, 3~ |
| Frekvens (fN) | 50 | Hz | ± 2 % |
| Turtall (nN) | 1451 | rpm | |
| Nominell strøm (IN) | 8,6 | A | |
| Startstrøm (IS/IN) | 7,6 | - | Forhold |
| Nominelt moment (TN) | 26,3 | Nm | |
| Startmoment (Tl/TN) | 3,1 | - | 3,1 × TN |
| Maks moment (Tb/TN) | 4,1 | - | 4,1 × TN |
| Effektivitet ved 100 % last | 88,6 | % | |
| Effektivitet ved 75 % last | 89,4 | % | |
| Effektivitet ved 50 % last | 88,7 | % | |
| Effektfaktor (cos φ) | 0.77 | - | ved 100 % last |
| Lager (DE/NDE) | 6206-2Z/C3 | - | begge sider |
| Støynivå (LPA) | 64 ± 3 | dB(A) | |
| Treghetsmoment (J) | 0,018 | kg·m² | |
| Vekt | 52 | kg | |
| Omgivelsestemperatur | 40 | °C | maks kontinuerlig drift |
| Hastighet / Moment | Effektivitet (%) | Tap (W) | Tap relativt (%) |
|---|---|---|---|
| 90 % speed / 100 % torque | 87.5 | 514 | 12.9 |
| 50 % speed / 100 % torque | 80.6 | 481 | 12.0 |
| 25 % speed / 100 % torque | 60.8 | 645 | 16.1 |
| 90 % speed / 50 % torque | 87.5 | 257 | 6.4 |
| 50 % speed / 50 % torque | 83.3 | 200 | 5.0 |
| 50 % speed / 25 % torque | 78.2 | 139 | 3.5 |
| 25 % speed / 25 % torque | 68.6 | 114 | 2.9 |
Isolasjonsklasse: F (standard for M3GP-serien)
Kapslingsgrad: IP55
Kjølingstype: IC411 (selvventilert)
Montasje: B3 (fotmontert, standard)
Standarder: IEC 60034-1 / -2-1 / -30-1
Fabrikk: ABB Low Voltage Motors, IEC-series

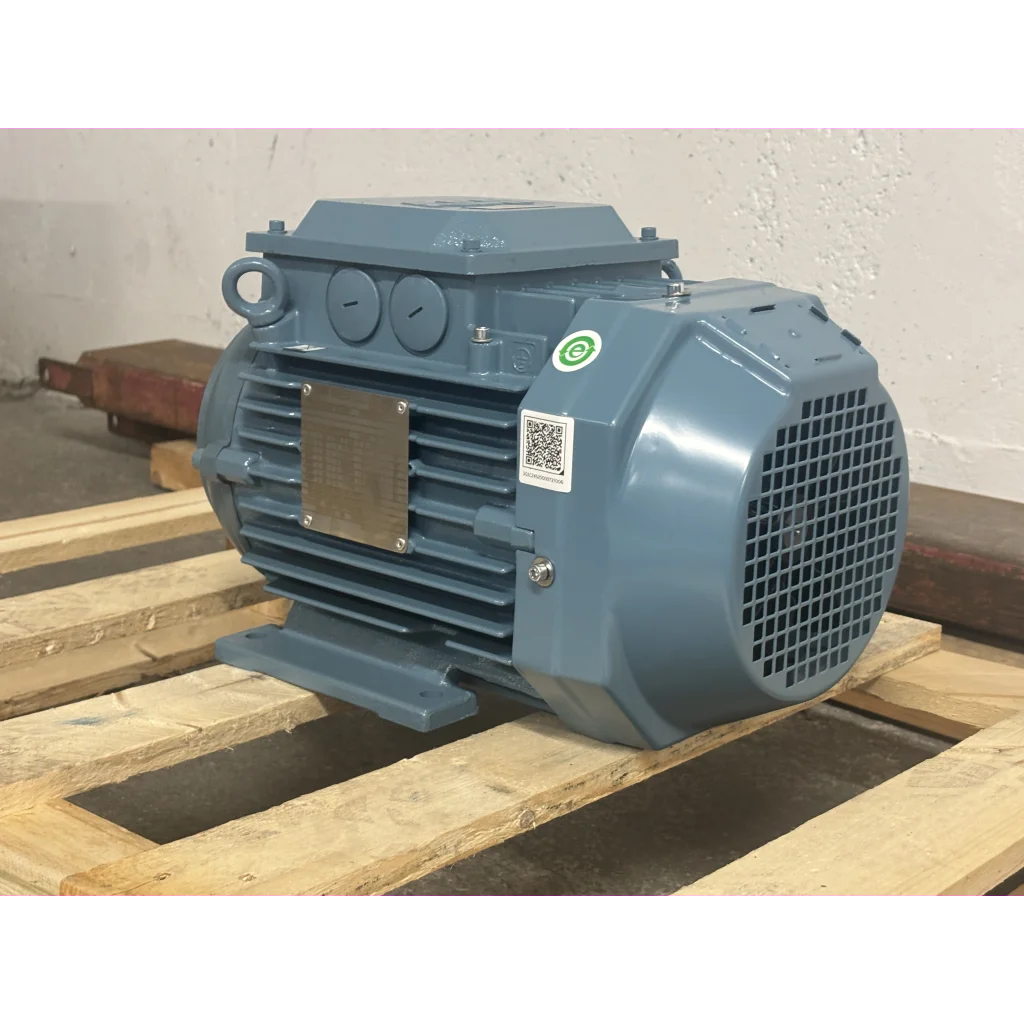

| Byggestørrelse (IEC frame) | 112 |
| Effekt (kW) | 4 |
| Montering (IM-kode) | B34 |
| Vekt | 52 kg |
