Produktnummer: AB M3AA 112MC 4
Produsent: ABB

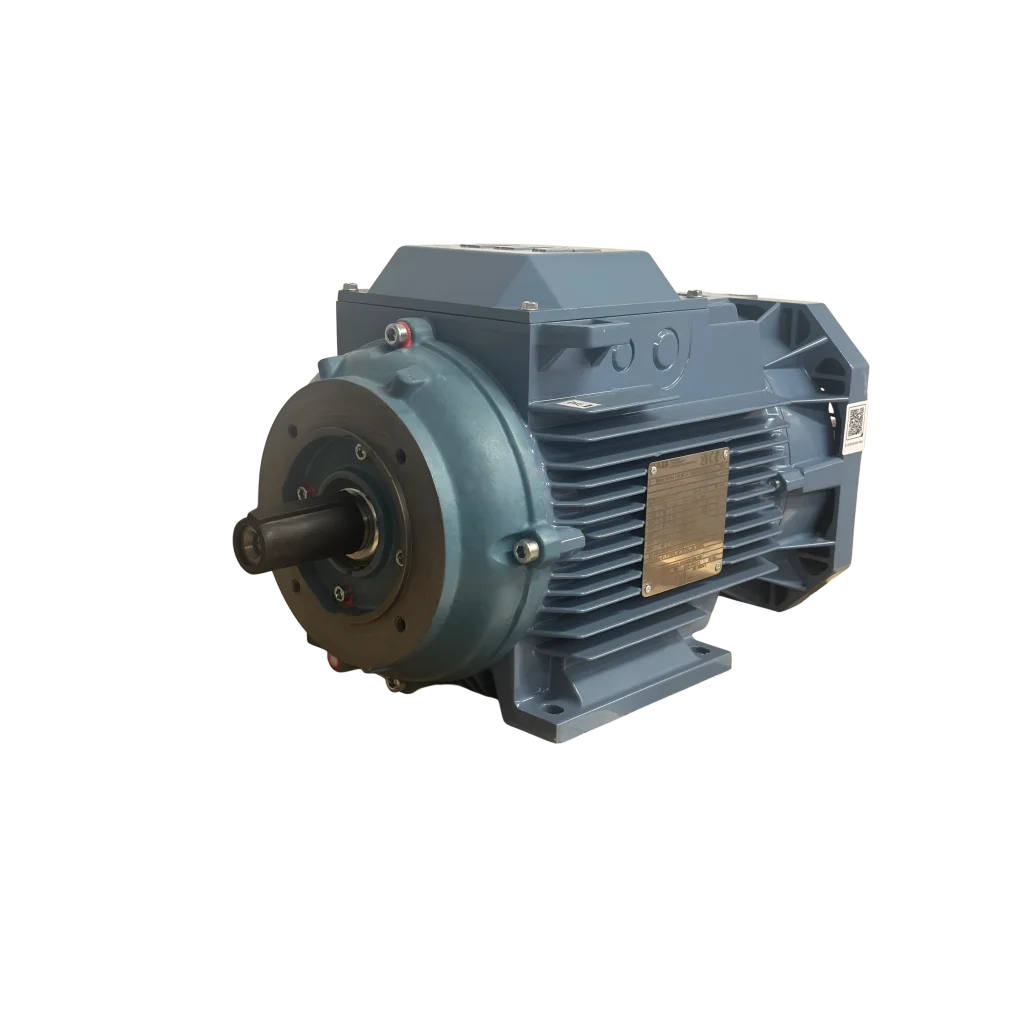

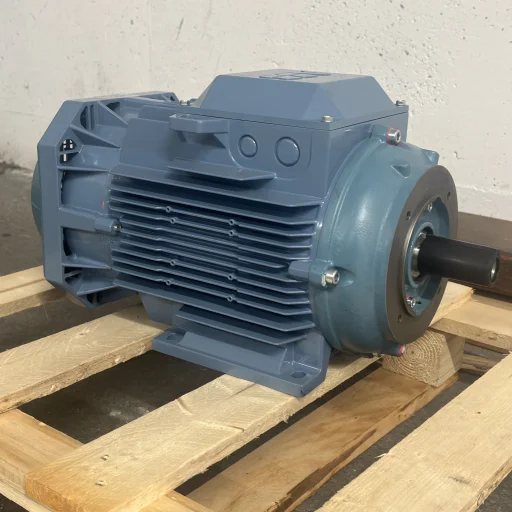

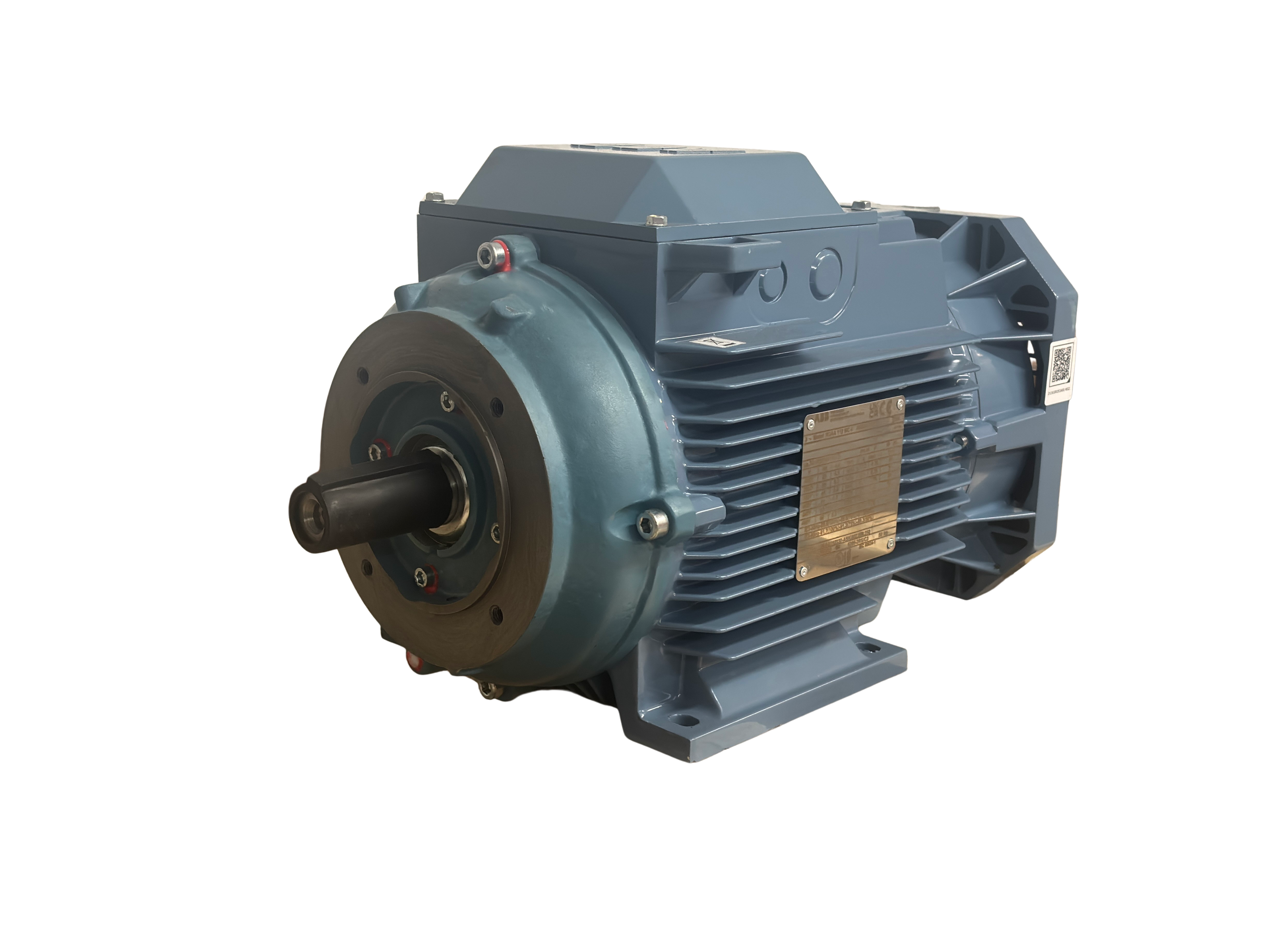

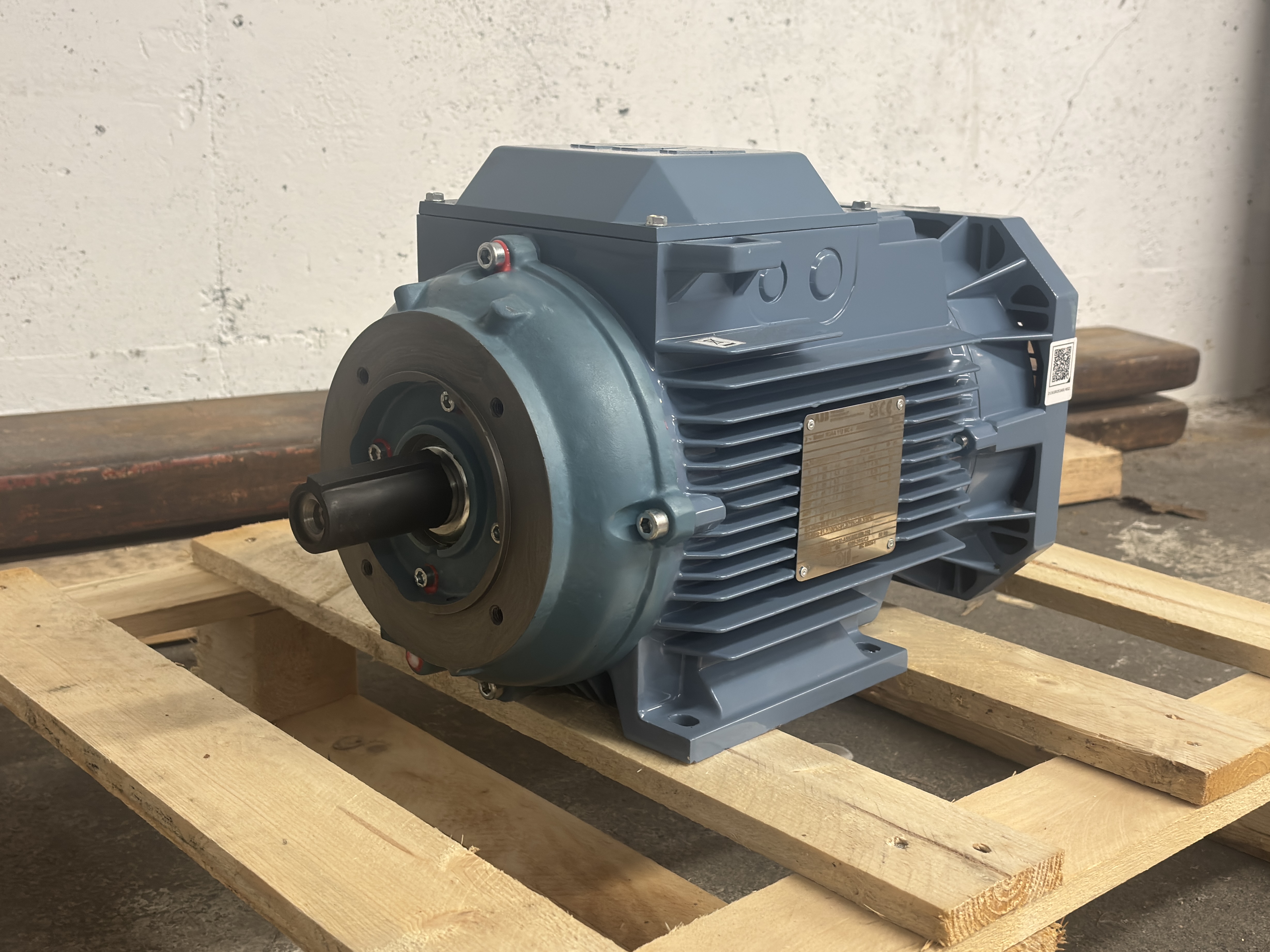

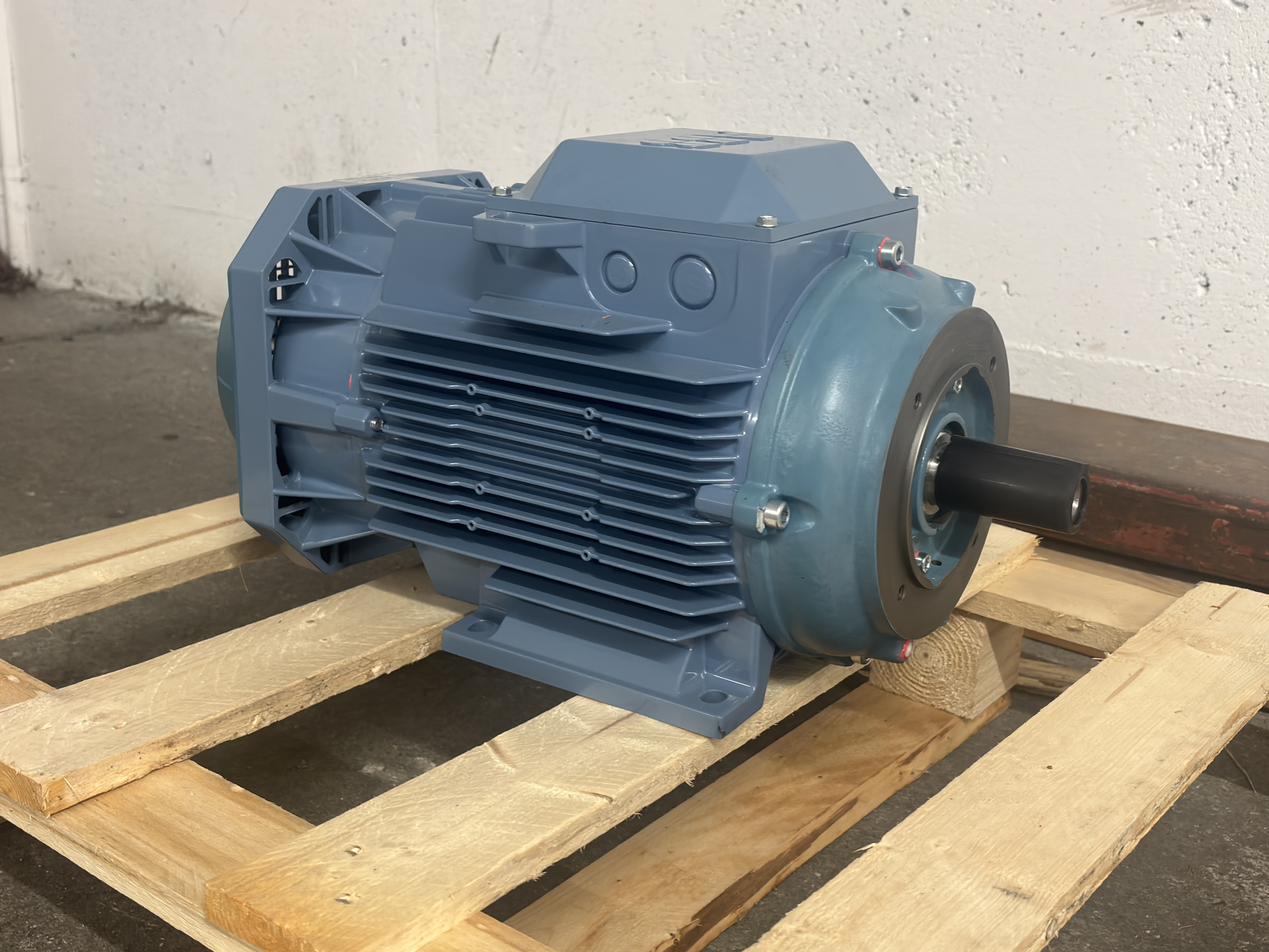

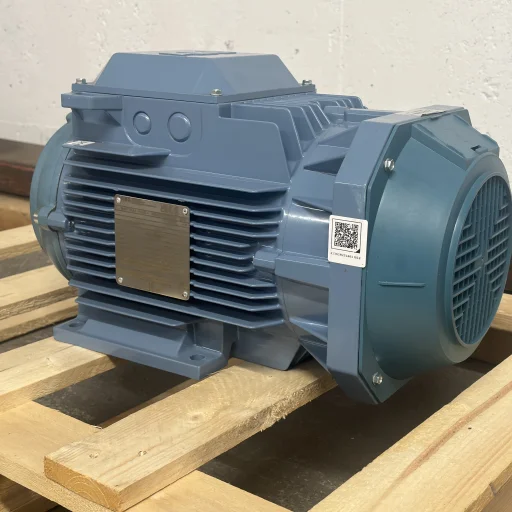

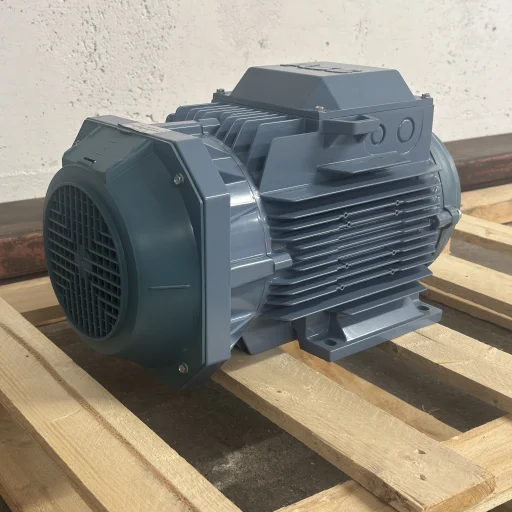

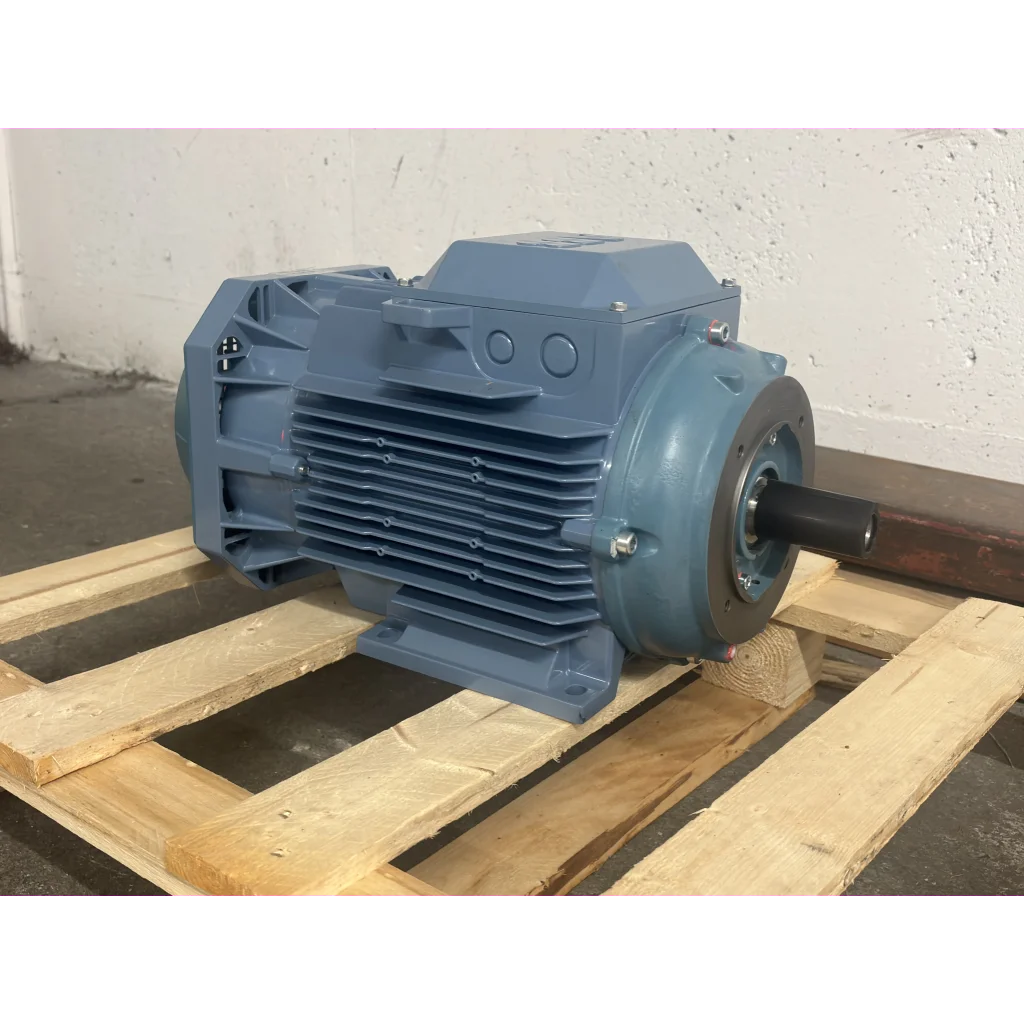

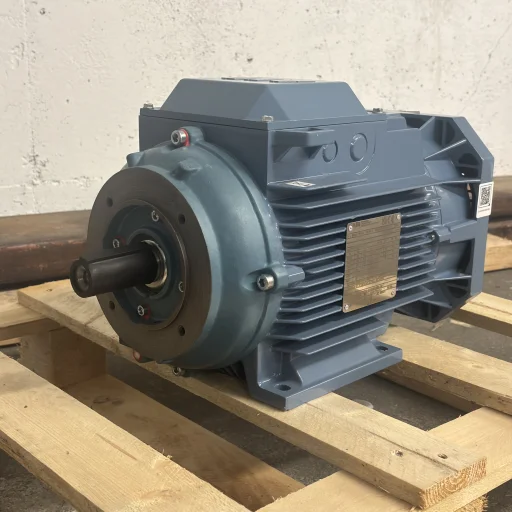

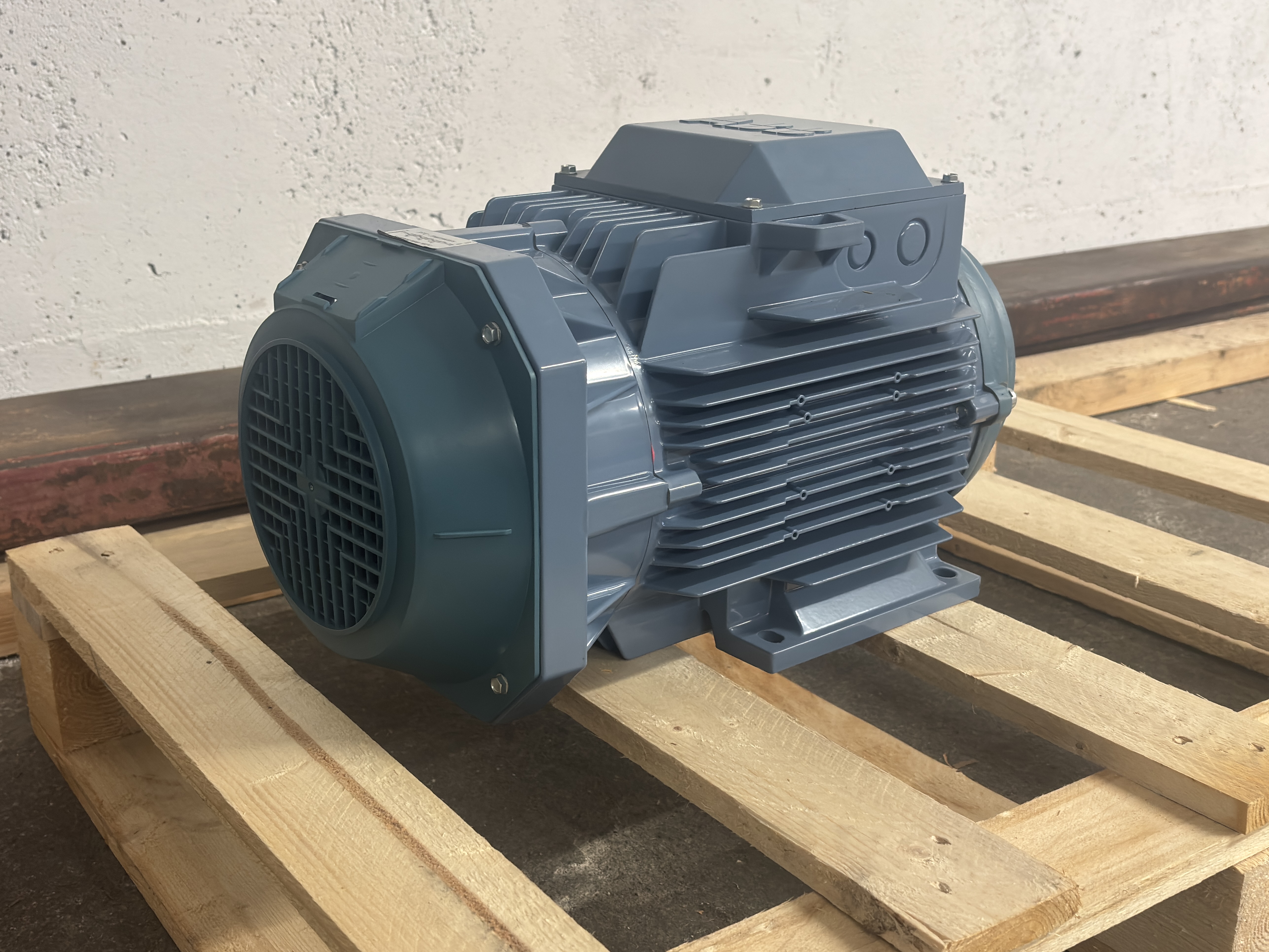

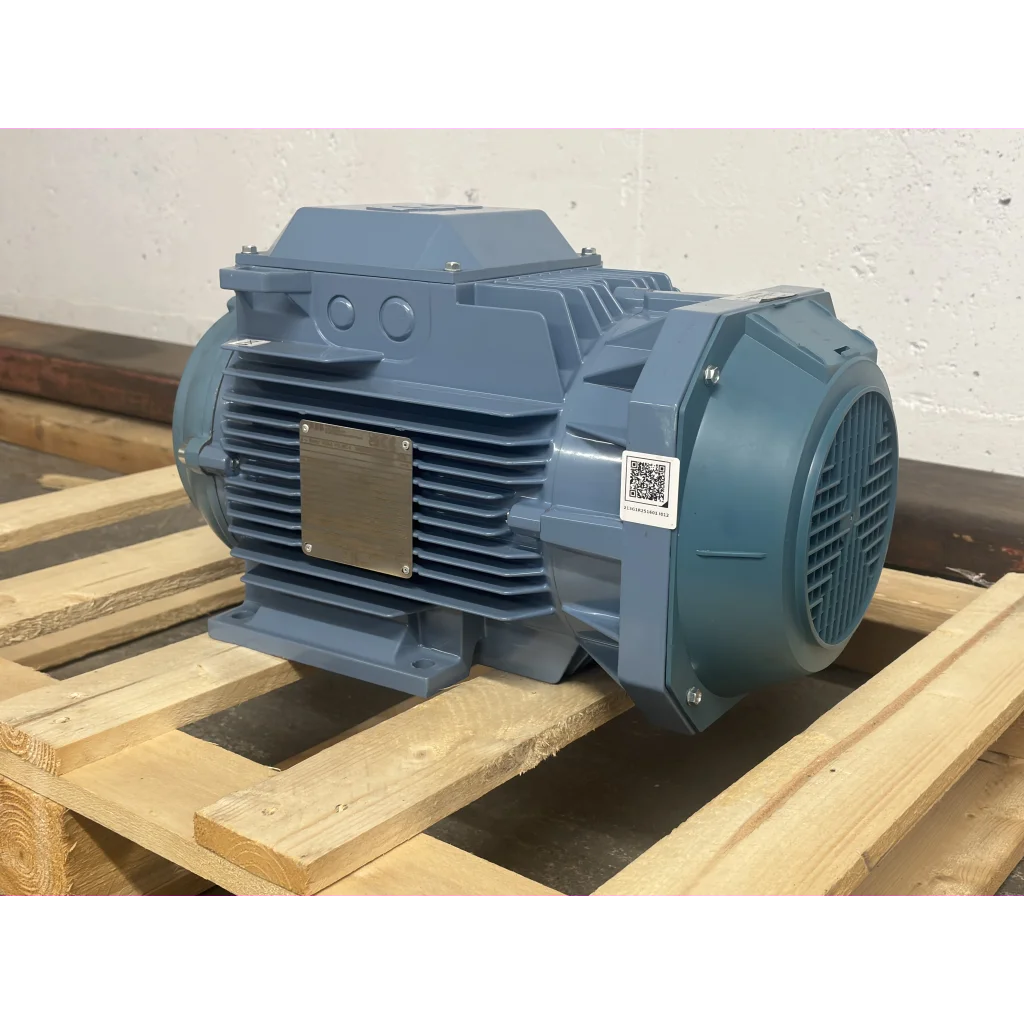

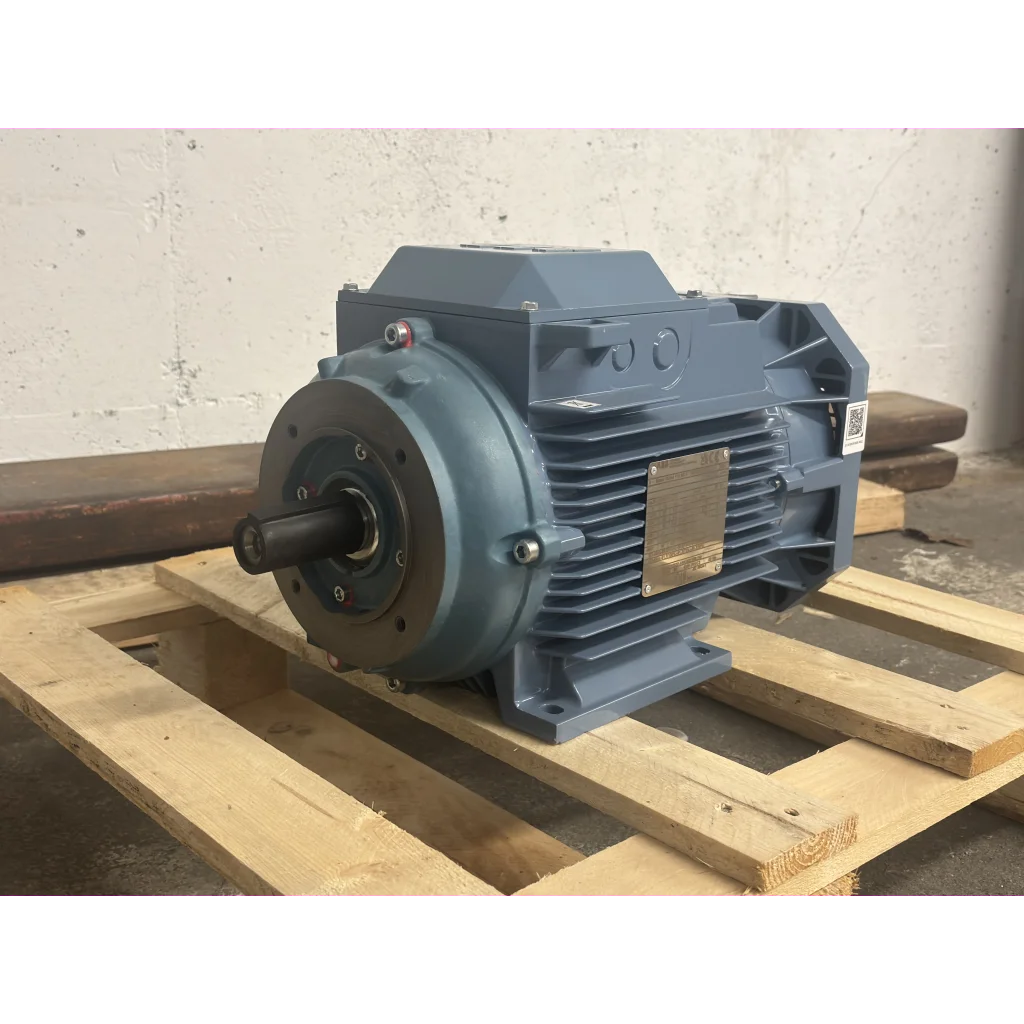

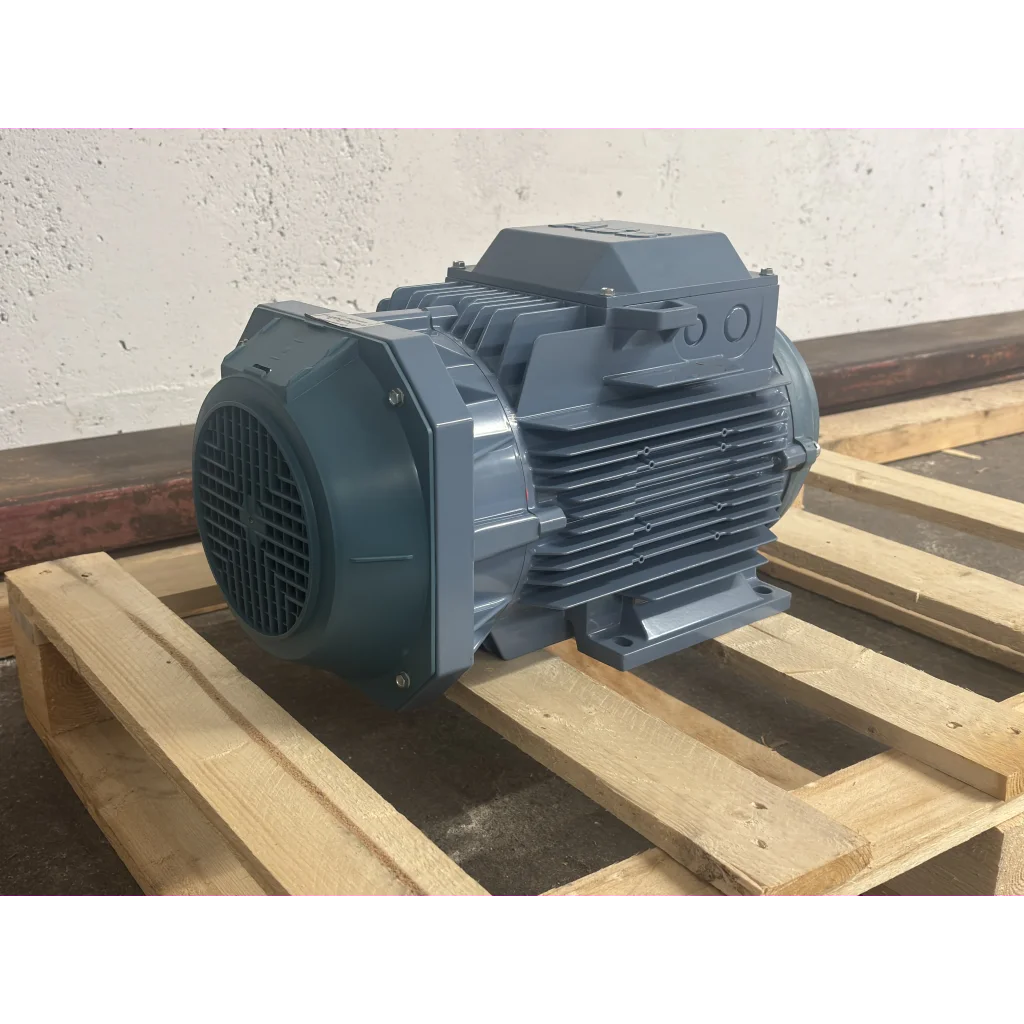

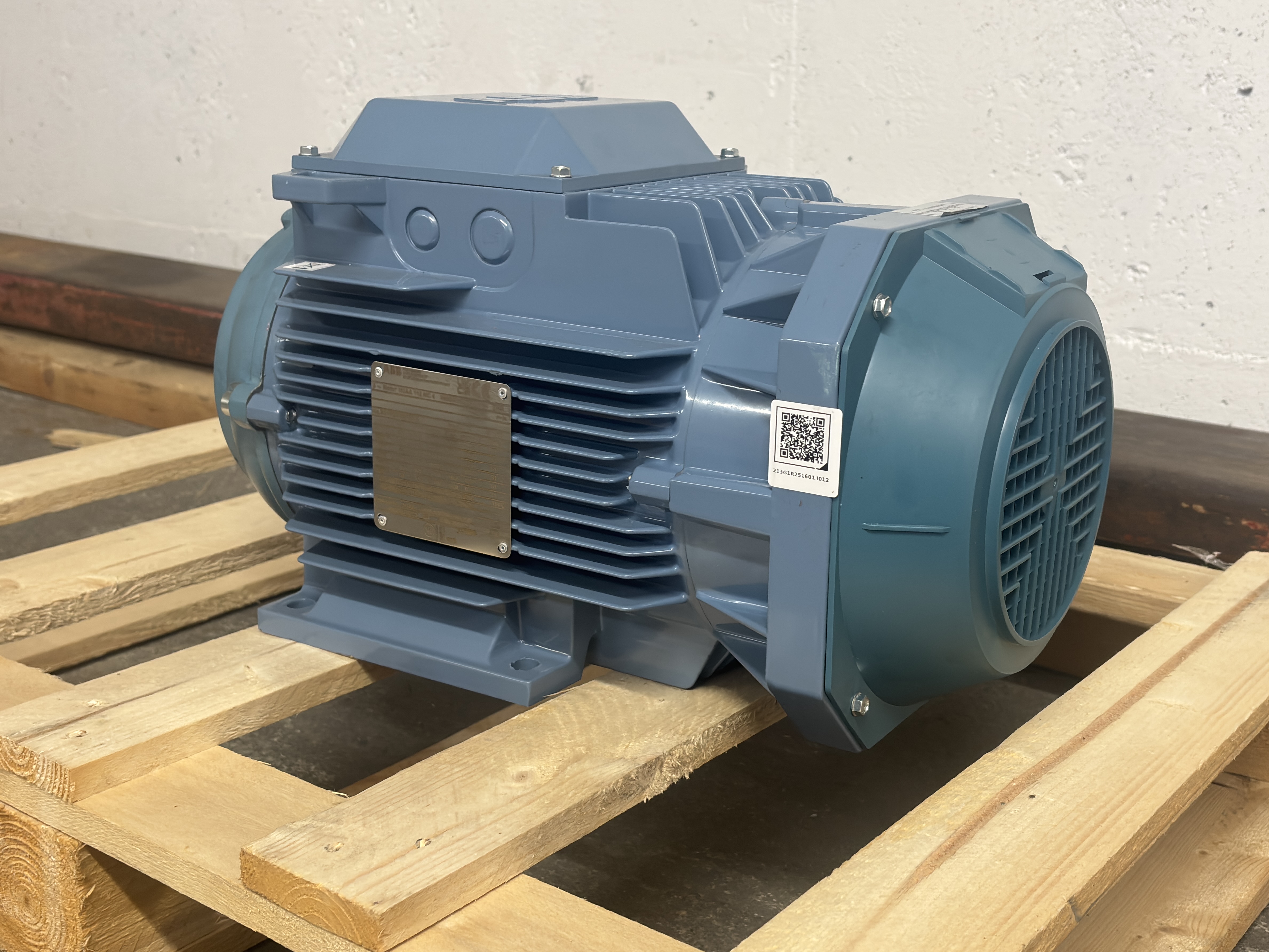

Motortype / Ramme: M3AA 112MC 4 (Compact-serie)
Design: Aluminiumshus, IEC-standardisert, lavspenningsmotor
Effektklasse: IE3 – Premium Efficiency (iht. IEC 60034-2-1:2014)

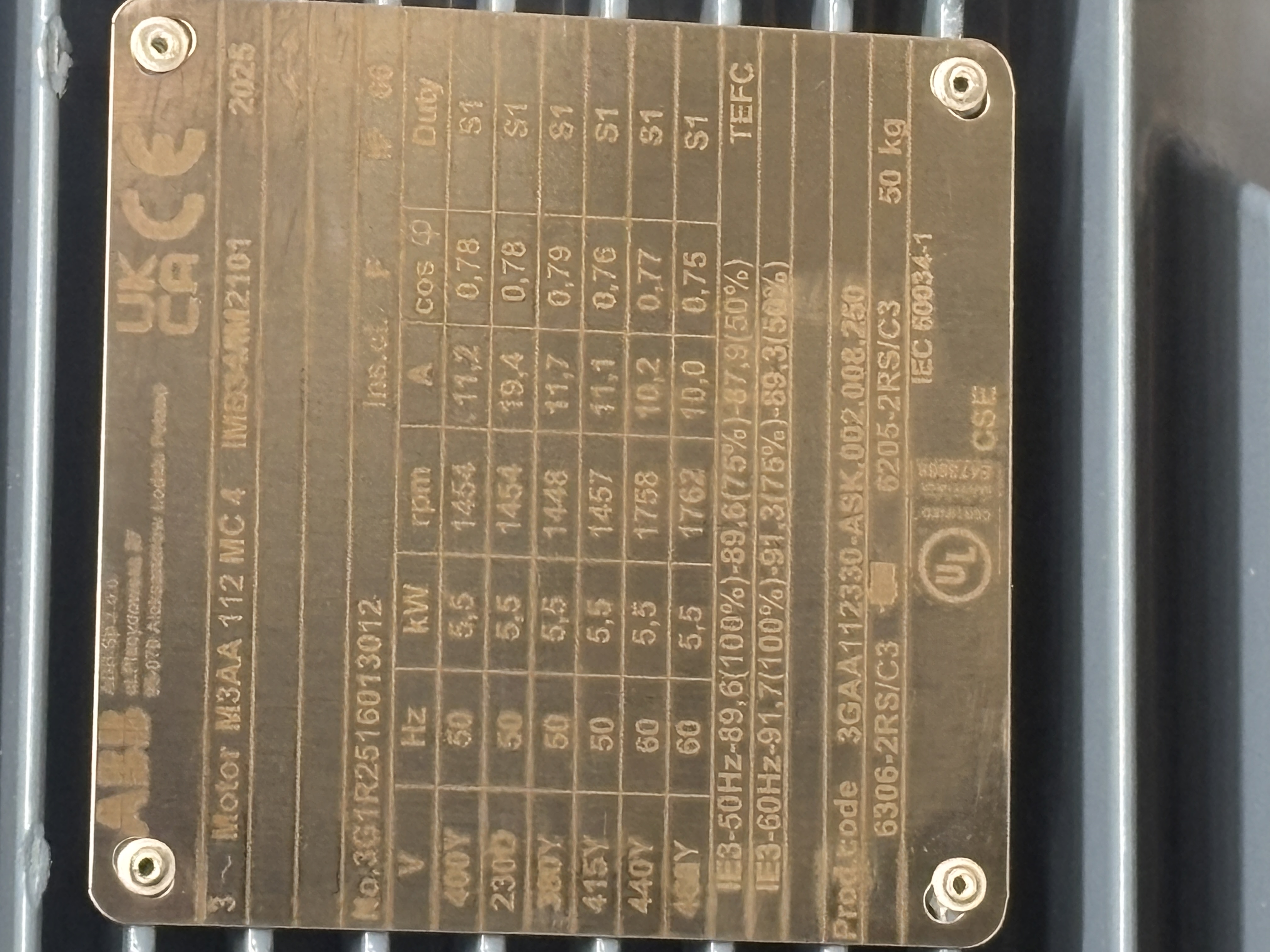

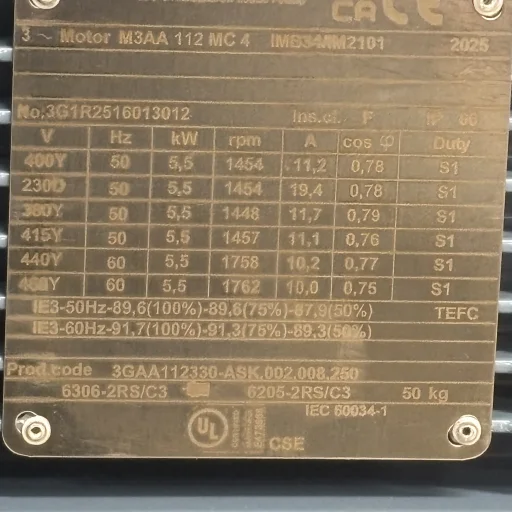

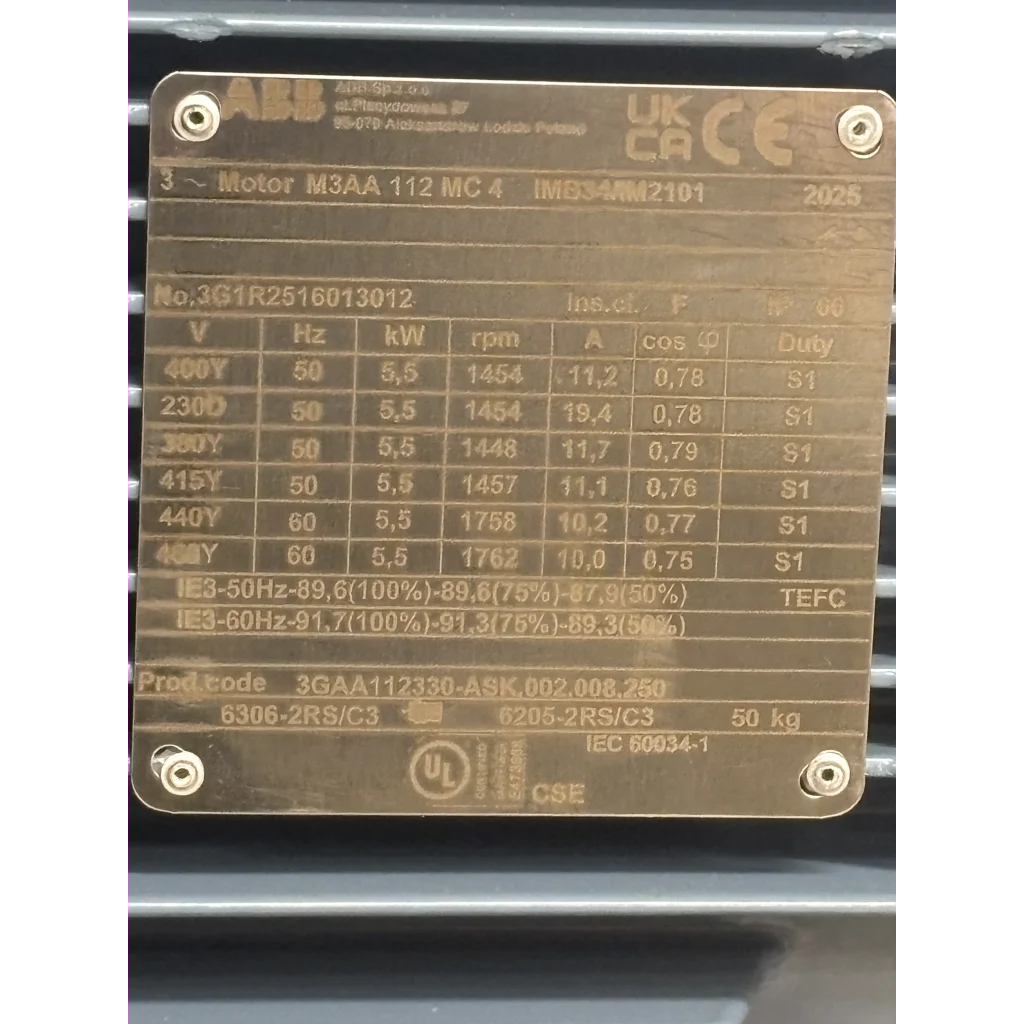

| Parameter | Verdi | Enhet | Kommentar |
|---|---|---|---|
| Nominell effekt (PN) | 5,5 | kW | |
| Merkespenning (UN) | 400 | V | ± 5 % (IEC 60034-1) |
| Merkefrekvens (fN) | 50 | Hz | ± 2 % |
| Nominelt turtall (nN) | 1454 | rpm | ved 50 Hz |
| Merkestrøm (IN) | 11,2 | A | ved 400 V Y |
| Startstrøm (IS/IN) | 8,0 | – | forenklet start |
| Nominelt moment (TN) | 39,2 | Nm | |
| Startmoment (Tl/TN) | 3,9 | – | 3,9 × TN |
| Maks. moment (Tb/TN) | 4,3 | – | 4,3 × TN |
| Effektfaktor (cos φ) | 0,78 | – | ved 100 % last |
| Virkningsgrad η (100 %) | 89,6 | % | ved full last |
| Virkningsgrad η (75 %) | 90,0 | % | ved ¾ last |
| Virkningsgrad η (50 %) | 88,6 | % | ved halv last |
| Parameter | Verdi | Enhet | Kommentar |
|---|---|---|---|
| Poltall | 4 | – | |
| Isolasjonsklasse | F | – | iht. IEC 60034-1 |
| Temperaturstigning | Klasse B | – | kontinuerlig drift (S1) |
| Kapslingsgrad | IP55 | – | støv- og vannbeskyttet |
| Kjølemetode | IC411 | – | overflatekjølt med aksialvifte |
| Montasje | IM2101 | – | B34 fotmontert (standard) |
| Materiale (ramme) | Aluminium | – | korrosjonsbestandig utførelse |
| Lager (DE/NDE) | 6306-2Z/C3 / 6205-2Z/C3 | – | forlenget levetid |
| Støynivå (LPA) | 70 ± 3 | dB(A) | målt ved 1 m avstand |
| Treghetsmoment (J) | 0,023 | kg·m² | |
| Vekt | 50 | kg |
| Parameter | Verdi | Enhet | Kommentar |
|---|---|---|---|
| Omgivelsestemperatur | maks 40 | °C | kontinuerlig drift |
| Høyde over havet | ≤ 1000 | m | uten effektreduksjon |
| Driftstype | S1 | – | kontinuerlig |
| Beskyttelse | Termisk klasse 155 °C | – | iht. IEC 60085 |
| Hastighet / Moment | Effektivitet (%) | Tap (W) | Relativt tap (%) |
|---|---|---|---|
| 90 % speed / 100 % torque | 88.5 | 643 | 11.7 |
| 50 % speed / 100 % torque | 82.8 | 571 | 10.4 |
| 25 % speed / 100 % torque | 67.4 | 665 | 12.1 |
| 90 % speed / 50 % torque | 87.3 | 360 | 6.5 |
| 50 % speed / 50 % torque | 83.9 | 264 | 4.8 |
| 50 % speed / 25 % torque | 77.8 | 196 | 3.6 |
| 25 % speed / 25 % torque | 69.0 | 154 | 2.8 |
IEC 60034-1 (generelle krav til elektriske motorer)
IEC 60034-2-1 (måling av tap og virkningsgrad)
IEC 60034-30-1 (effektivitetsklassifisering – IE3)
CE-merket iht. Lavspenningsdirektivet (LVD 2014/35/EU)
Egnet for bruk med frekvensomformer (VSD)
| Byggestørrelse (IEC frame) | 112 |
| Effekt (kW) | 5.5 |
| Montering (IM-kode) | B34 |
| Vekt | 50 kg |
