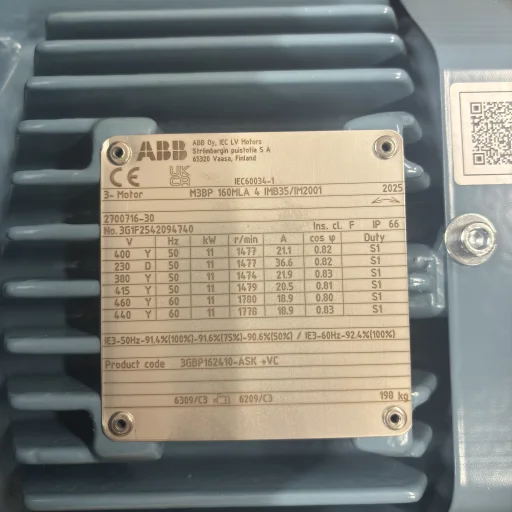

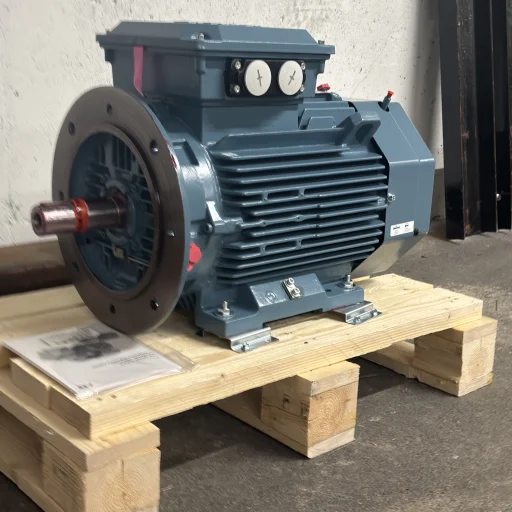

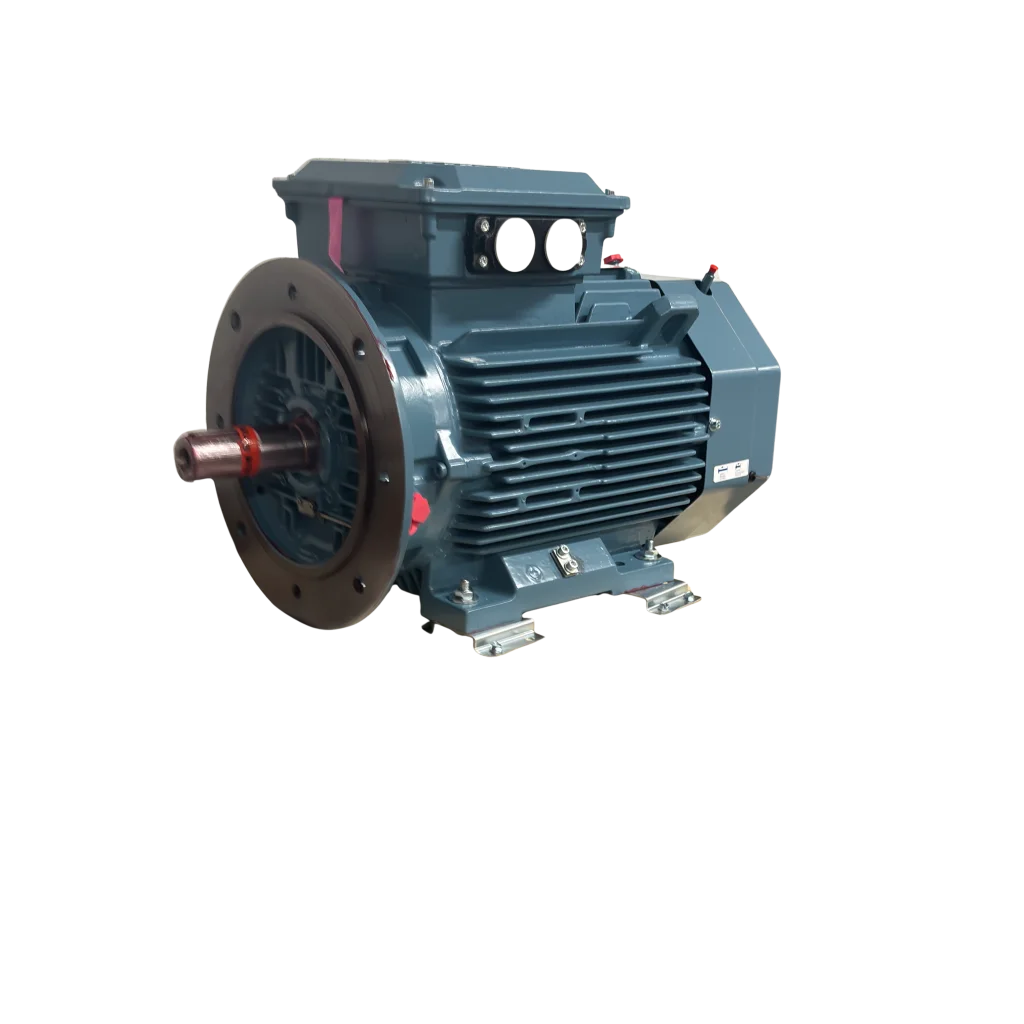

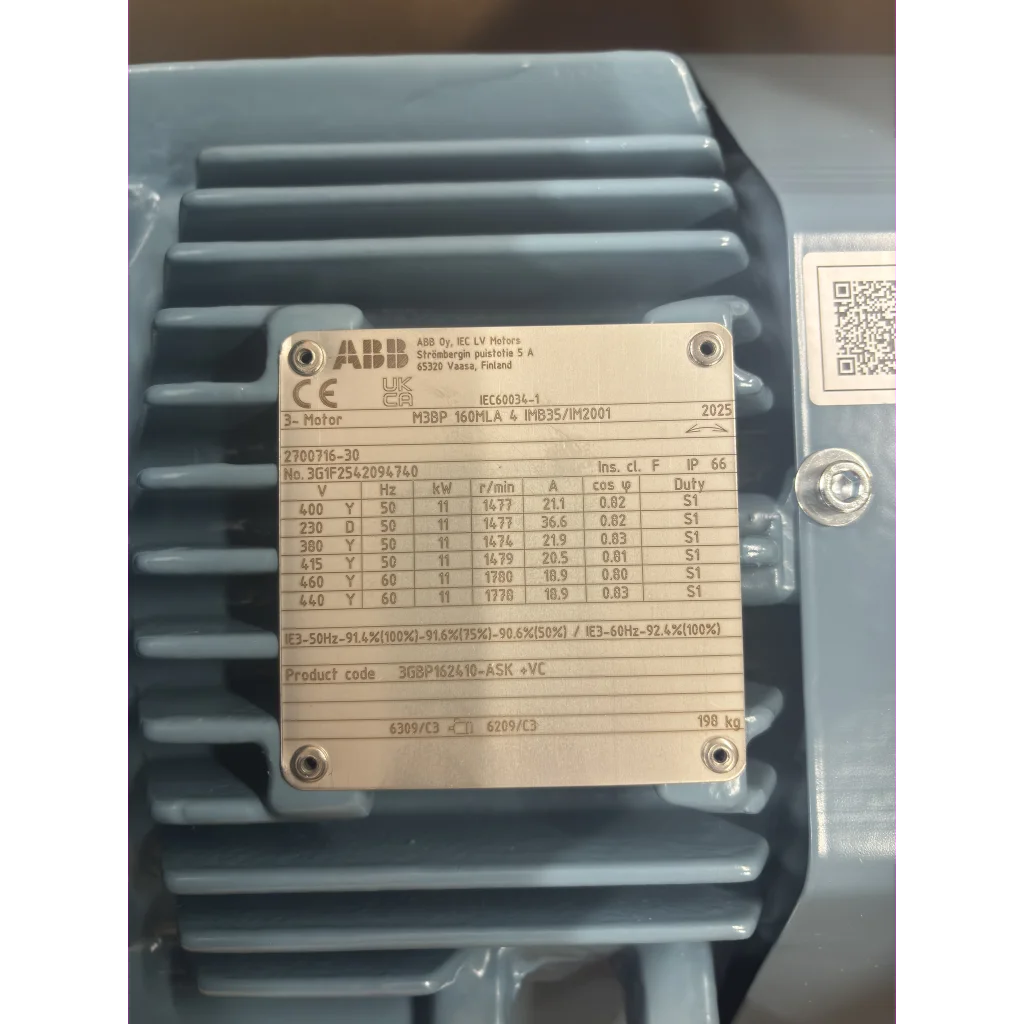

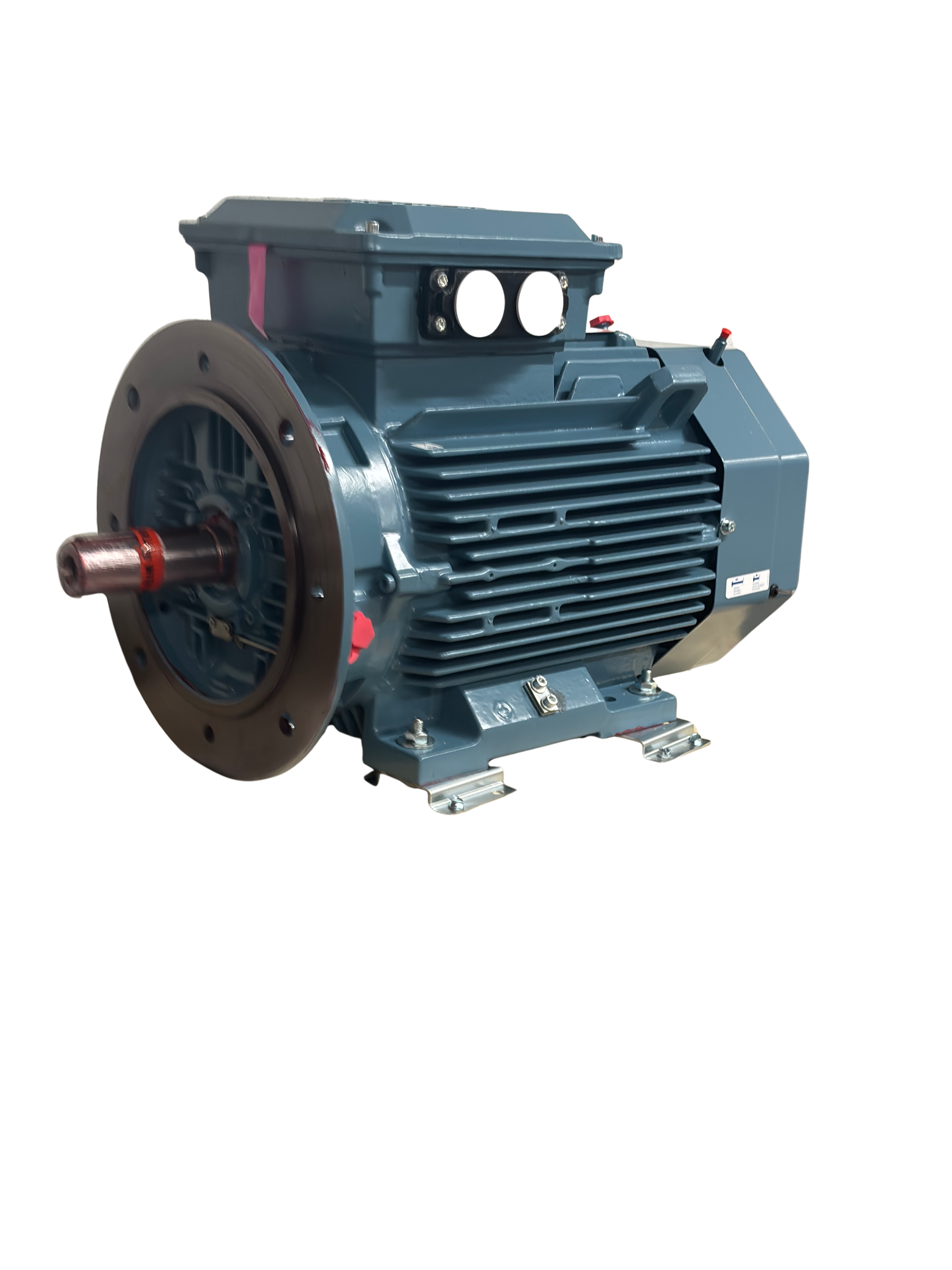

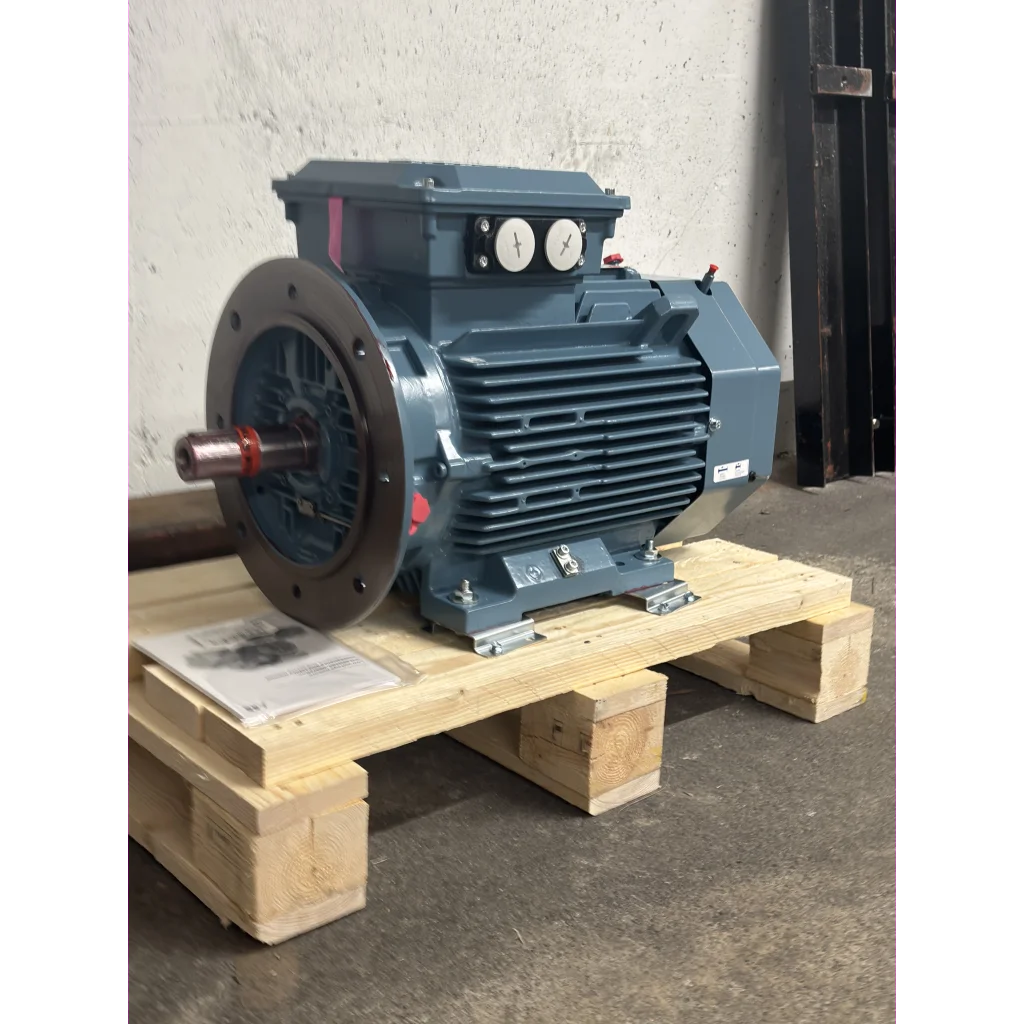

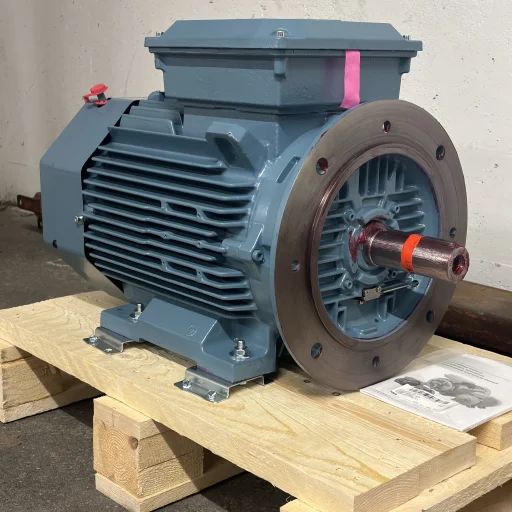

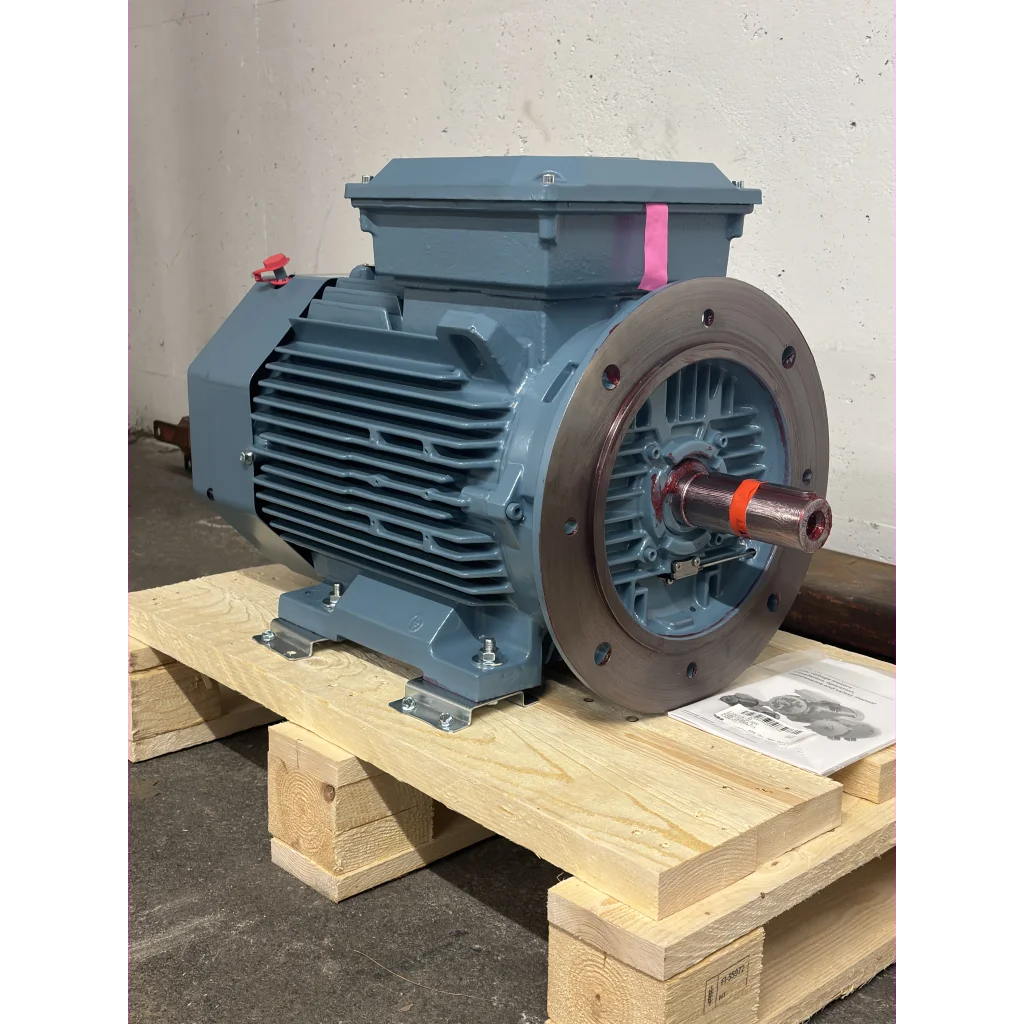

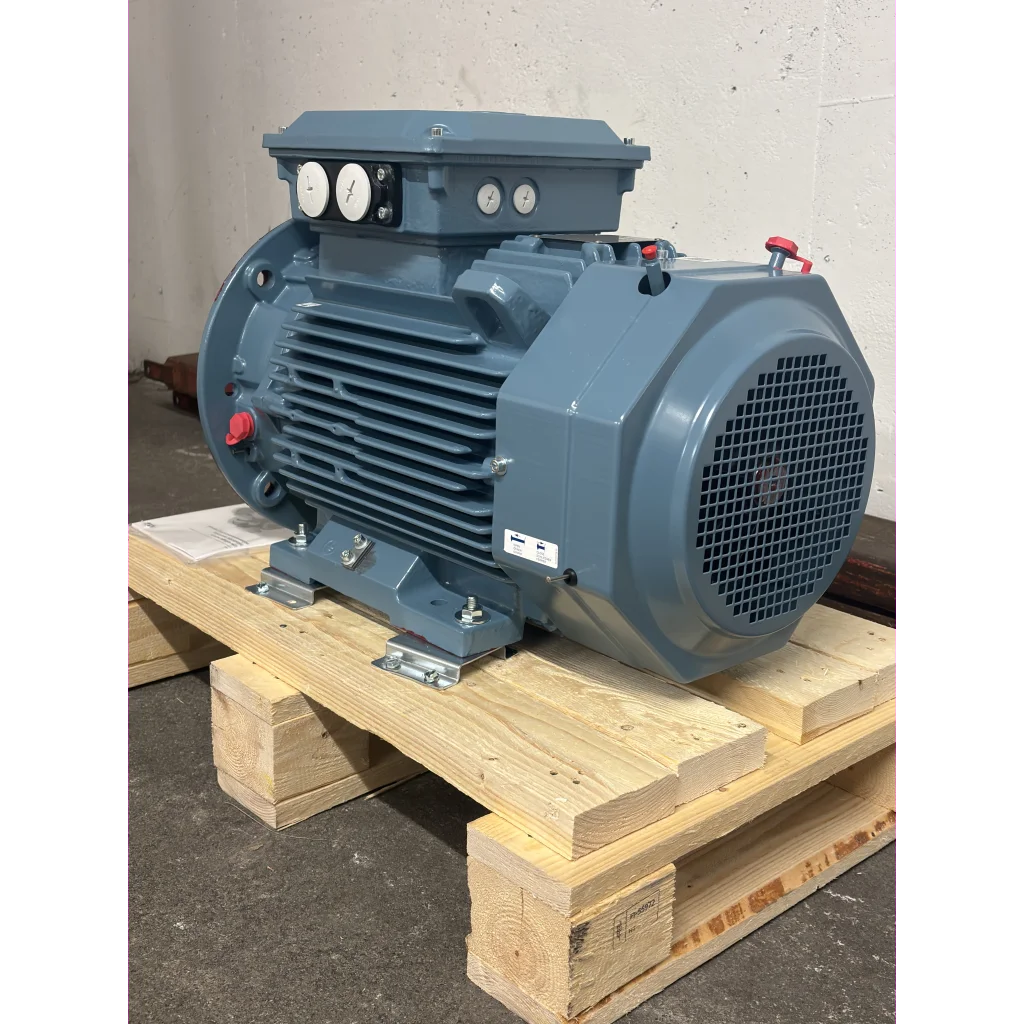

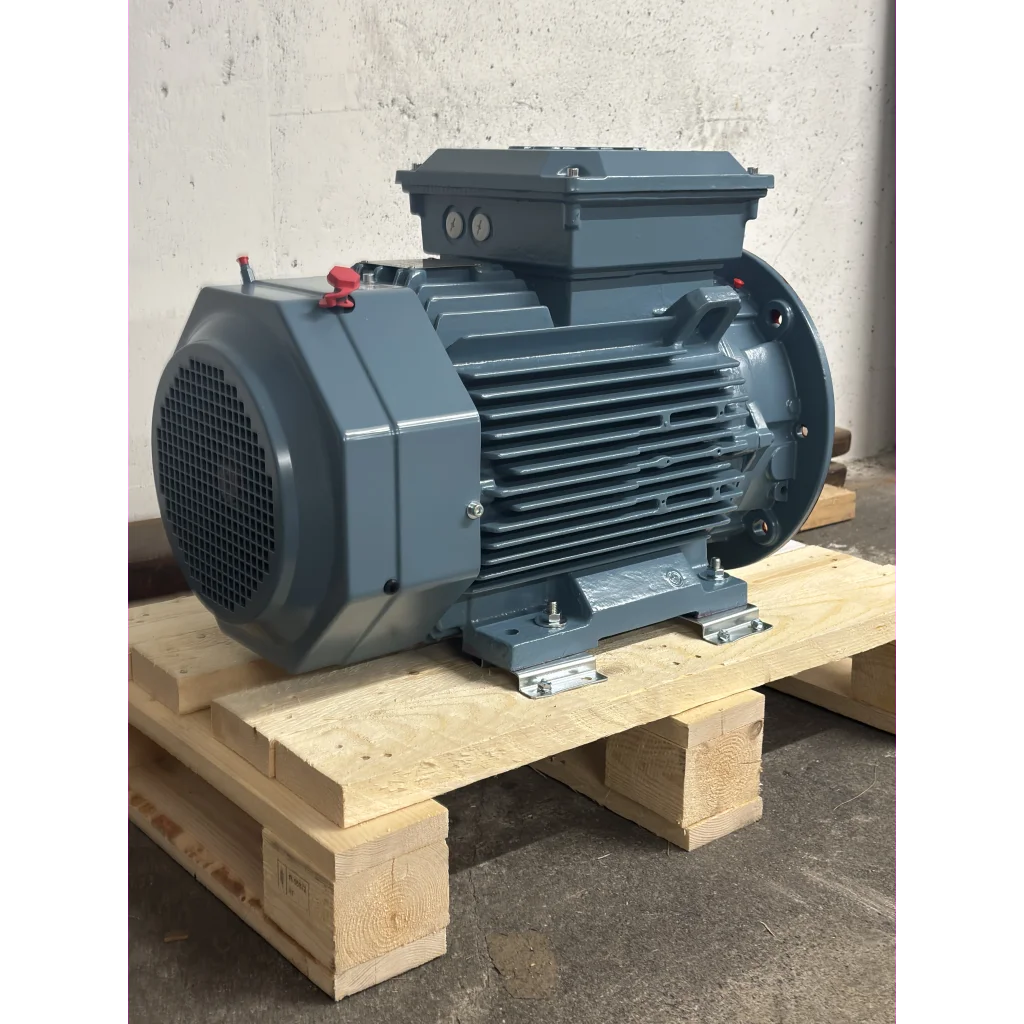

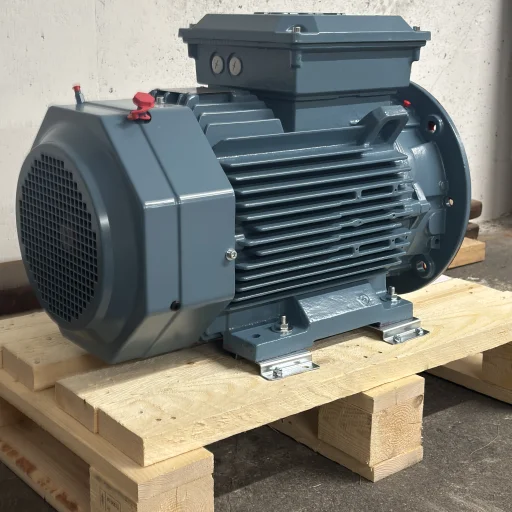

Produktnummer: AB M3BP 160MLA 4
Produsent: ABB
Serie: M3BP BASIC – støpejernshus
Effektklasse: IE3 (Premium Efficiency) iht. IEC 60034-30-1
Formål: Industriell drift, høy pålitelighet, kompatibel med frekvensomformer
| Parameter | Verdi | Enhet | Kommentar |
|---|---|---|---|
| Nominell effekt (PN) | 11 | kW | kontinuerlig drift |
| Merkespenning (UN) | 400 | V | ± 5 % |
| Frekvens (fN) | 50 | Hz | ± 2 % |
| Nominelt turtall (nN) | 1477 | rpm | |
| Merkestrøm (IN) | 21,1 | A | ved 400 V |
| Startstrøm (IS/IN) | 7,6 | – | lav startstrøm |
| Nominelt moment (TN) | 71,27 | Nm | |
| Startmoment (Tl/TN) | 2,62 | – | |
| Maks. moment (Tb/TN) | 3,34 | – | |
| Effektfaktor (cos φ) | 0,82 | – | ved full last |
| Virkningsgrad (η) | 91,4 % (100 % last) / 91,8 % (75 % last) / 91,1 % (50 % last) |
| Parameter | Verdi | Enhet | Kommentar |
|---|---|---|---|
| Poltall | 4 | – | |
| Isolasjonsklasse | F | – | IEC 60034-1 |
| Temperaturstigning | Klasse B | – | |
| Kapslingsgrad | IP55 | – | støv- og vannbeskyttet |
| Kjølemetode | IC411 | – | vifte og overflatekjøling |
| Montasje | IM2001 / B35 | – | fotmontert |
| Materiale (ramme) | Støpejern | – | solid utførelse |
| Lager (DE/NDE) | 6309/C3 / 6209/C3 | – | høykvalitets rullelager |
| Støynivå (LPA) | 61,1 ± 3 | dB(A) | ved 1 m avstand |
| Treghetsmoment (J) | 0,11 | kg·m² | |
| Vekt | 188 | kg |
| Parameter | Verdi | Enhet | Kommentar |
|---|---|---|---|
| Omgivelsestemperatur | maks 40 | °C | |
| Høyde over havet | ≤ 1000 | m | uten effektreduksjon |
| Driftstype | S1 | – | kontinuerlig |
| Klimakategori | 3K3 | – | IEC 60721-3-3 |
| Hastighet / Moment | Effektivitet (%) | Tap (W) | Tap relativt (%) |
|---|---|---|---|
| 90 % speed / 100 % torque | 90.4 | 1051 | 9.6 |
| 50 % speed / 100 % torque | 86.4 | 866 | 7.9 |
| 25 % speed / 100 % torque | 76.2 | 859 | 7.8 |
| 90 % speed / 50 % torque | 88.6 | 637 | 5.8 |
| 50 % speed / 50 % torque | 86.4 | 433 | 3.9 |
| 50 % speed / 25 % torque | 80.6 | 331 | 3.0 |
| 25 % speed / 25 % torque | 73.4 | 249 | 2.3 |
IEC 60034-1 – Generelle krav til elektriske motorer
IEC 60034-2-1 – Måling av tap og virkningsgrad
IEC 60034-30-1 – Effektivitetsklassifisering (IE3)
IEC 60072 – Mekaniske mål og monteringsutførelser
CE-merket iht. LVD 2014/35/EU
Egnet for drift med frekvensomformer (VSD)
| Byggestørrelse (IEC frame) | 160 |
| Effekt (kW) | 11 |
| Montering (IM-kode) | B35 |
| Vekt | 188 kg |
