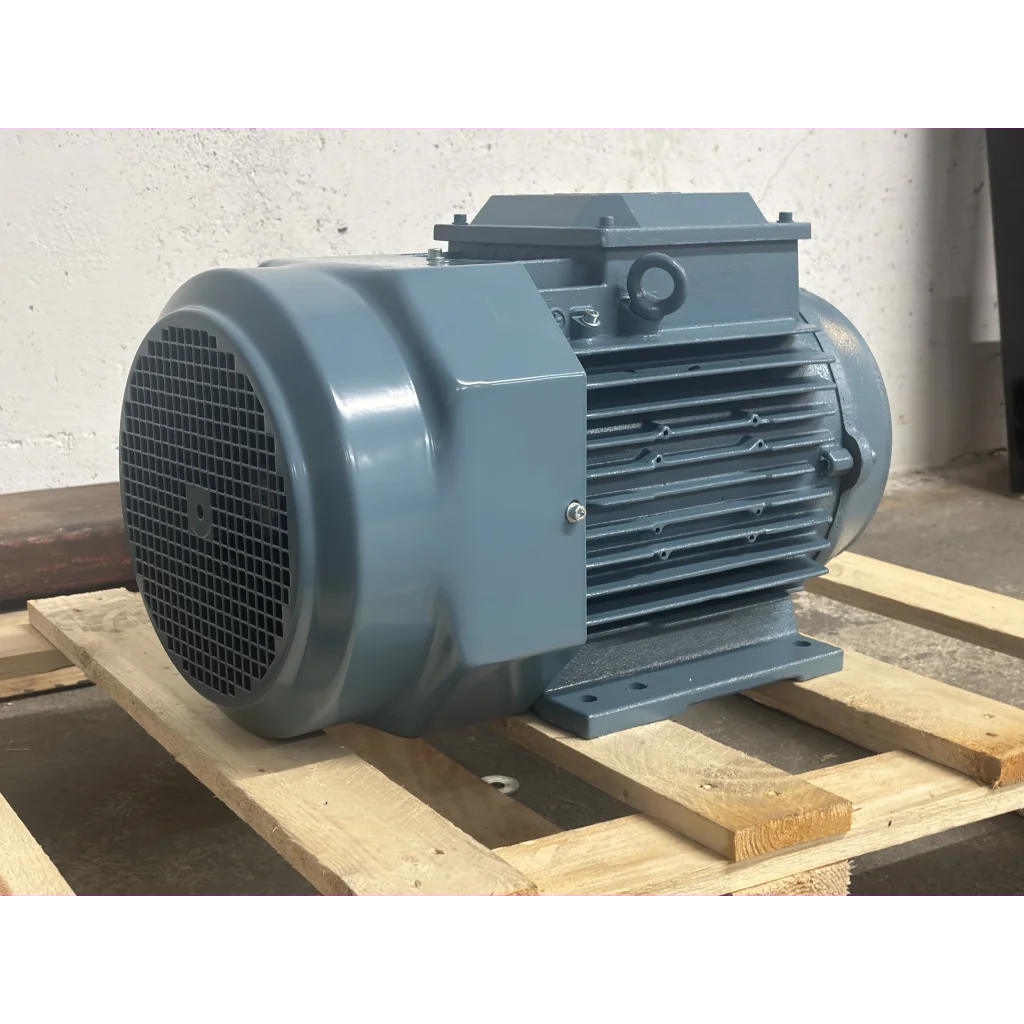

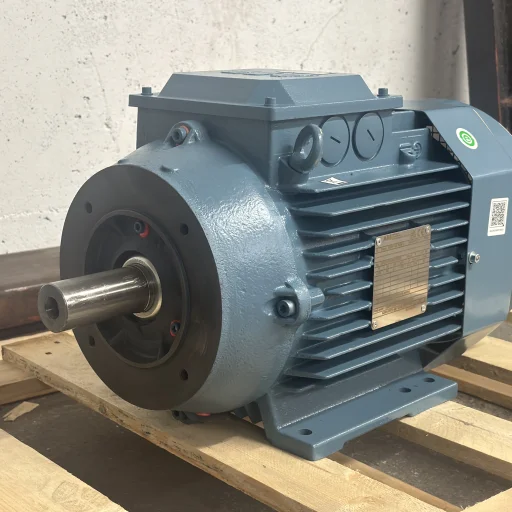

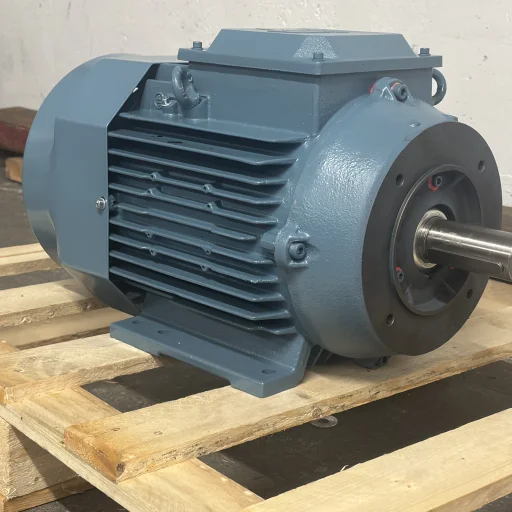

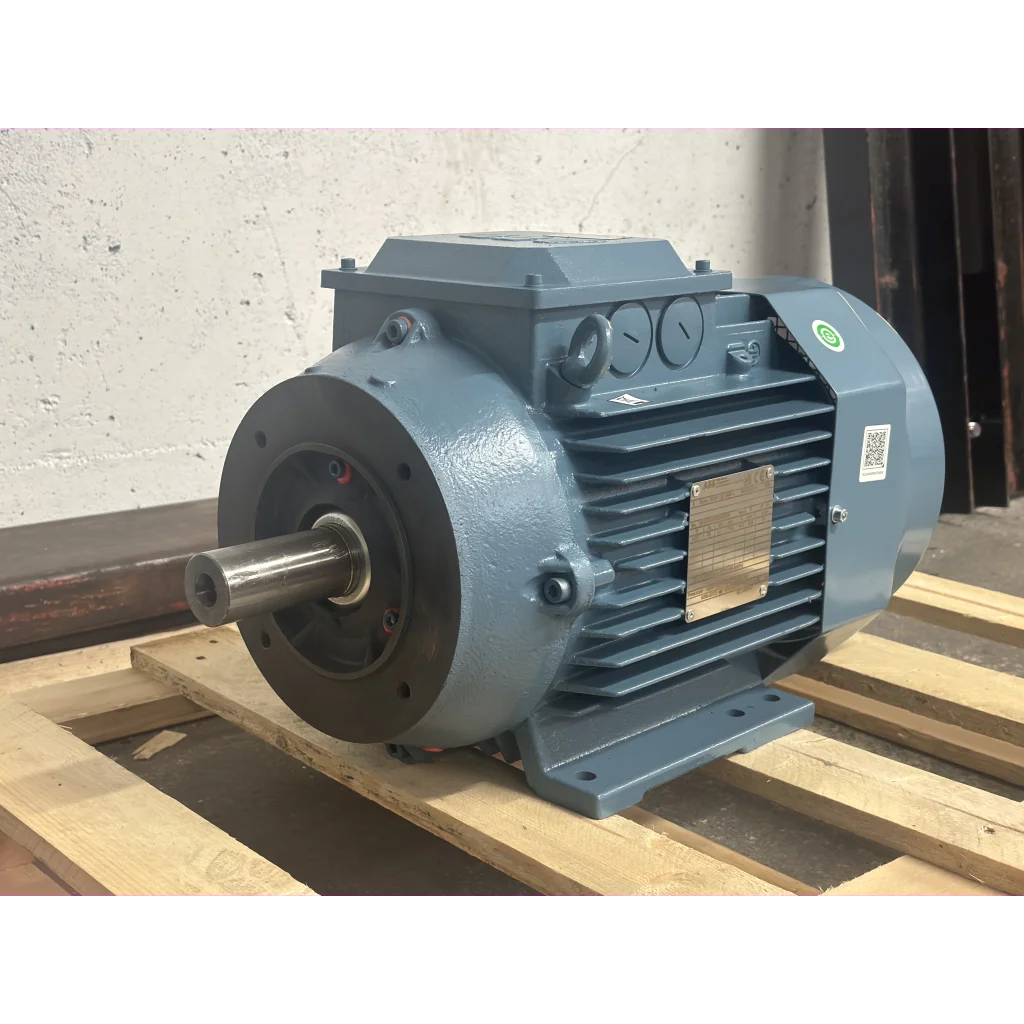

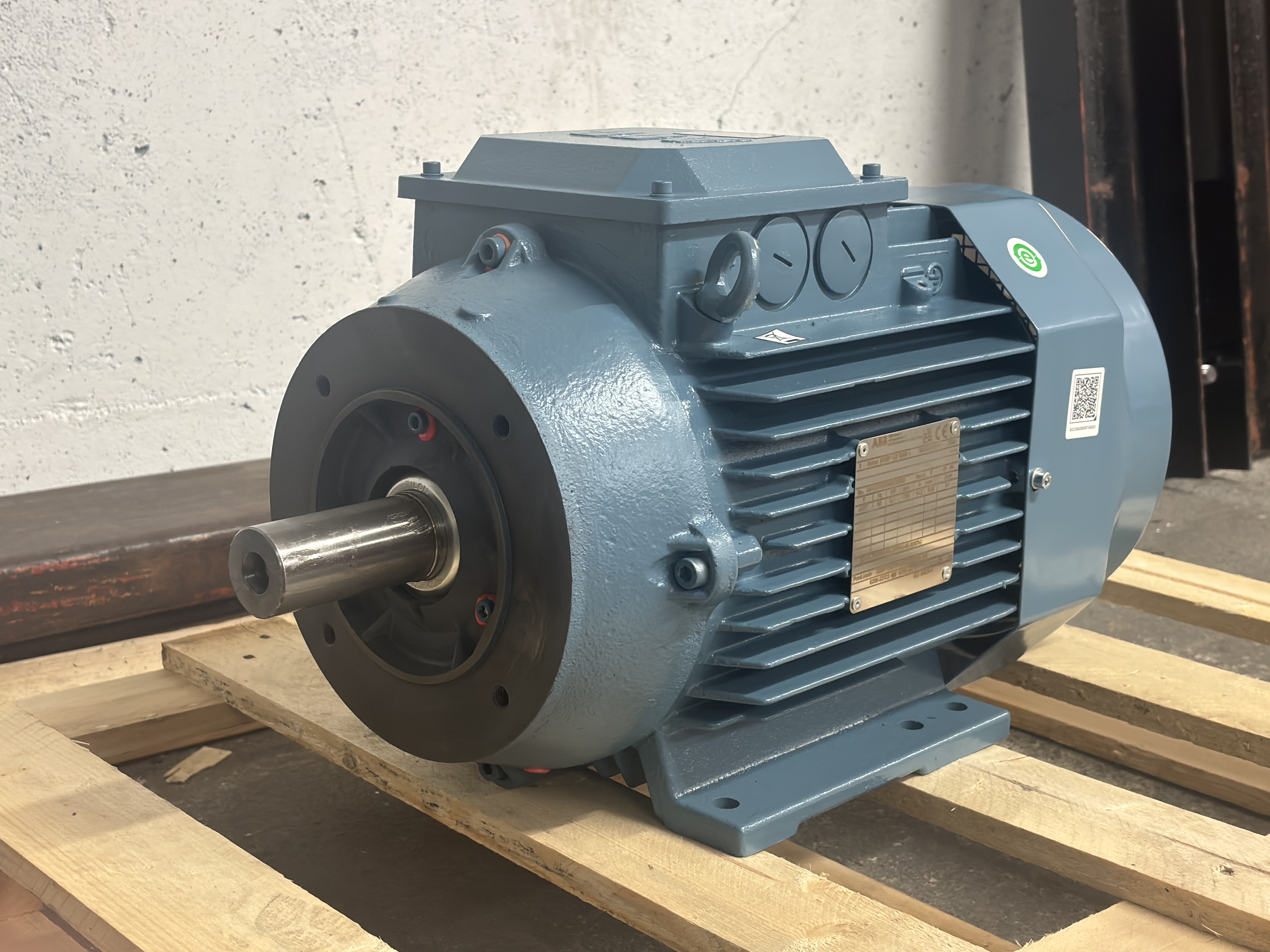

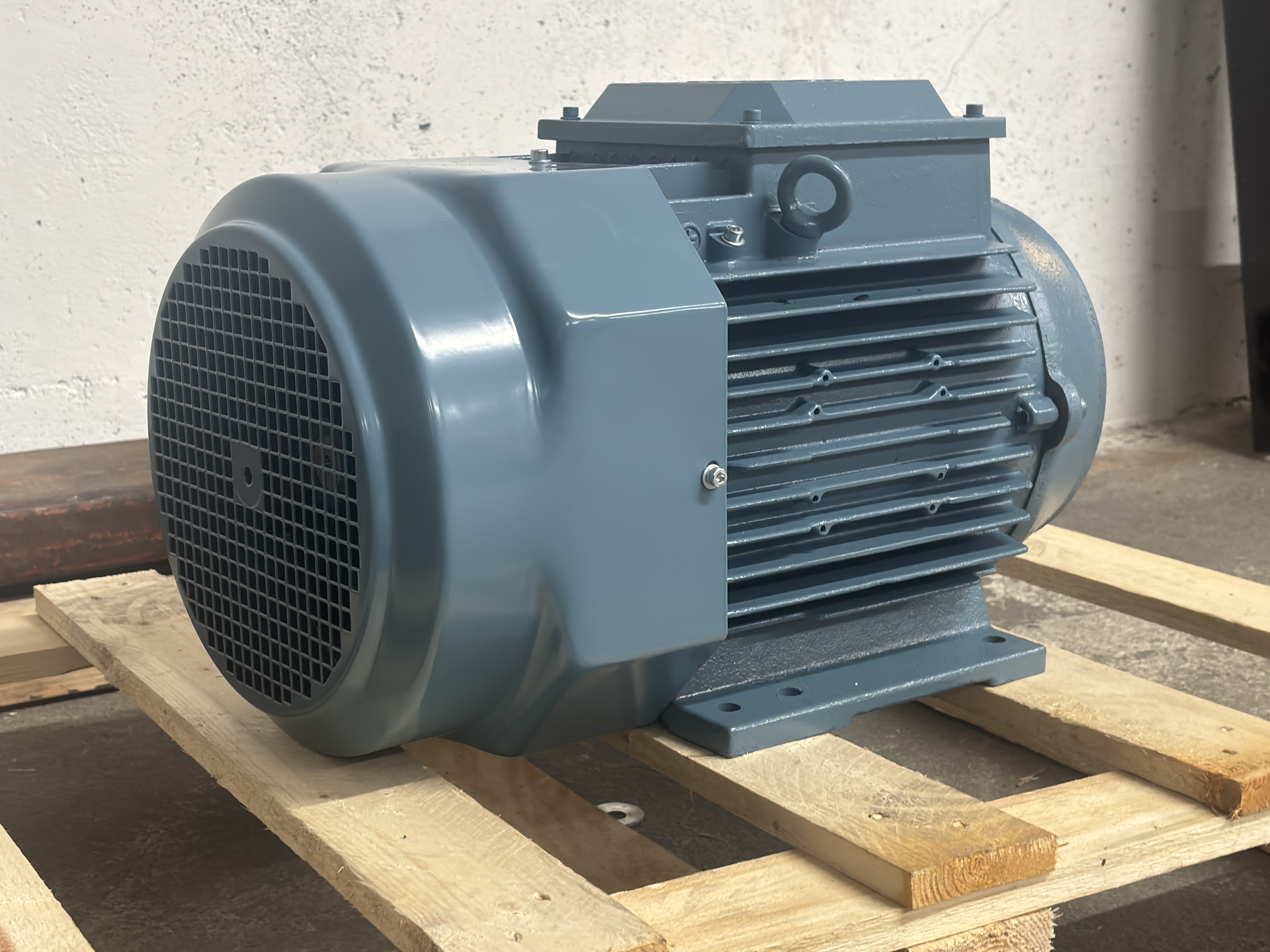

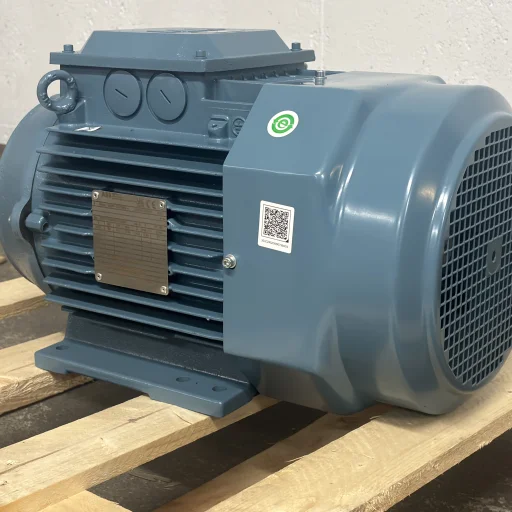

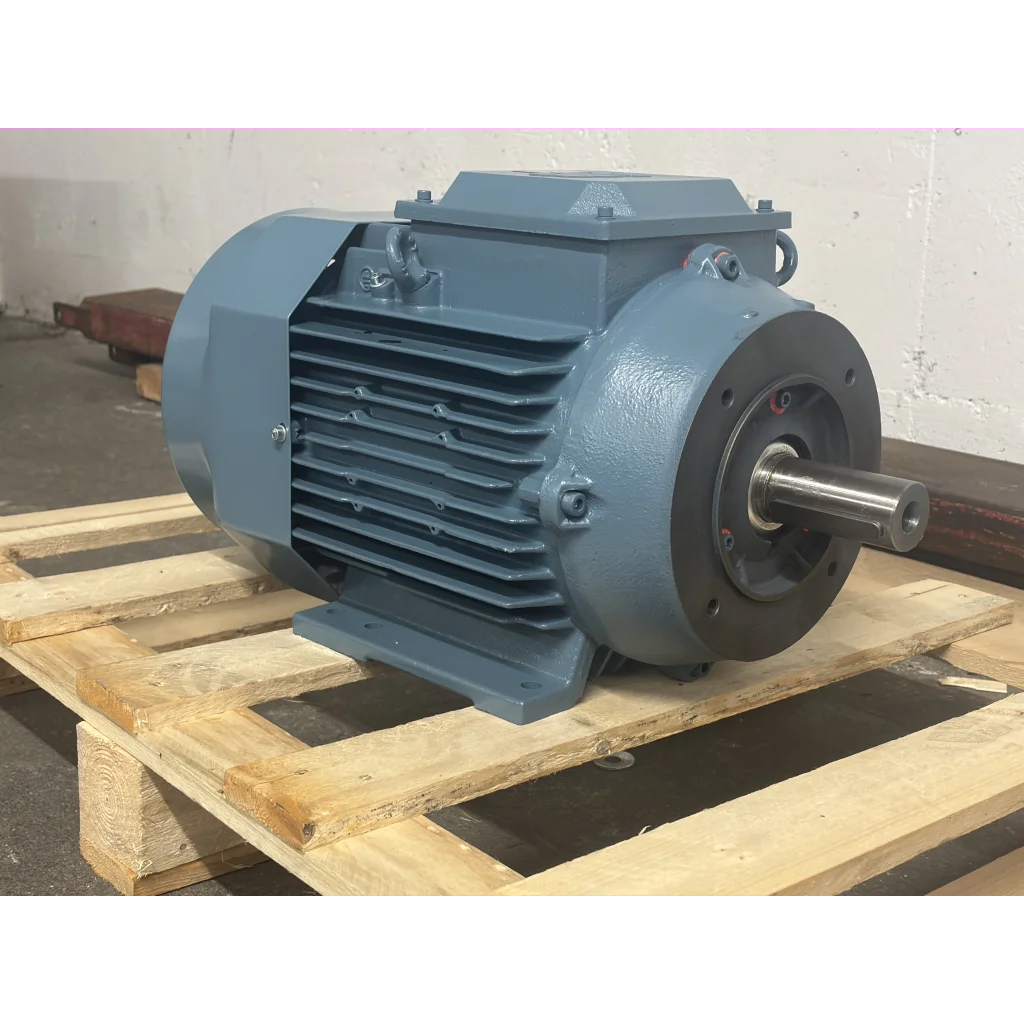

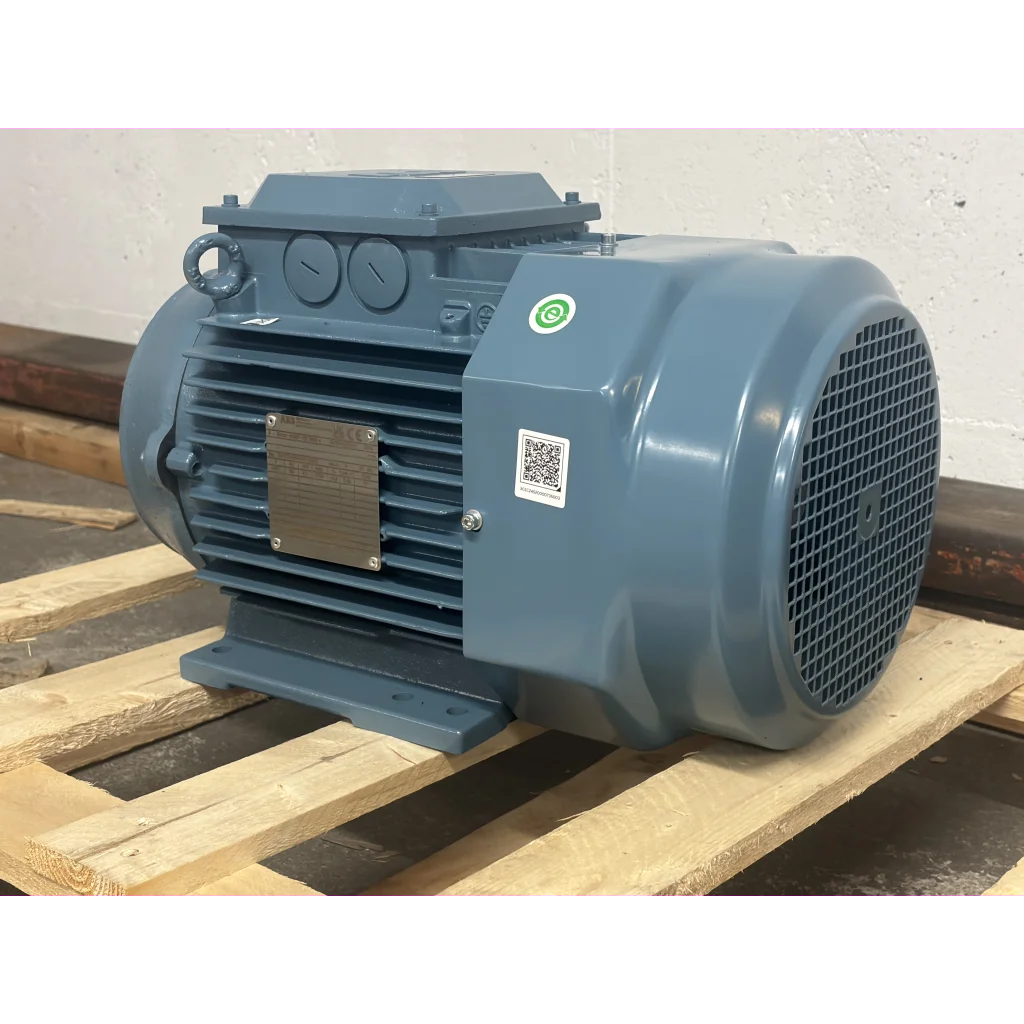

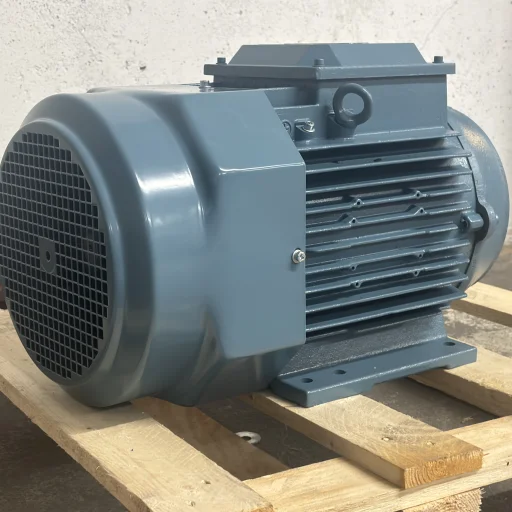

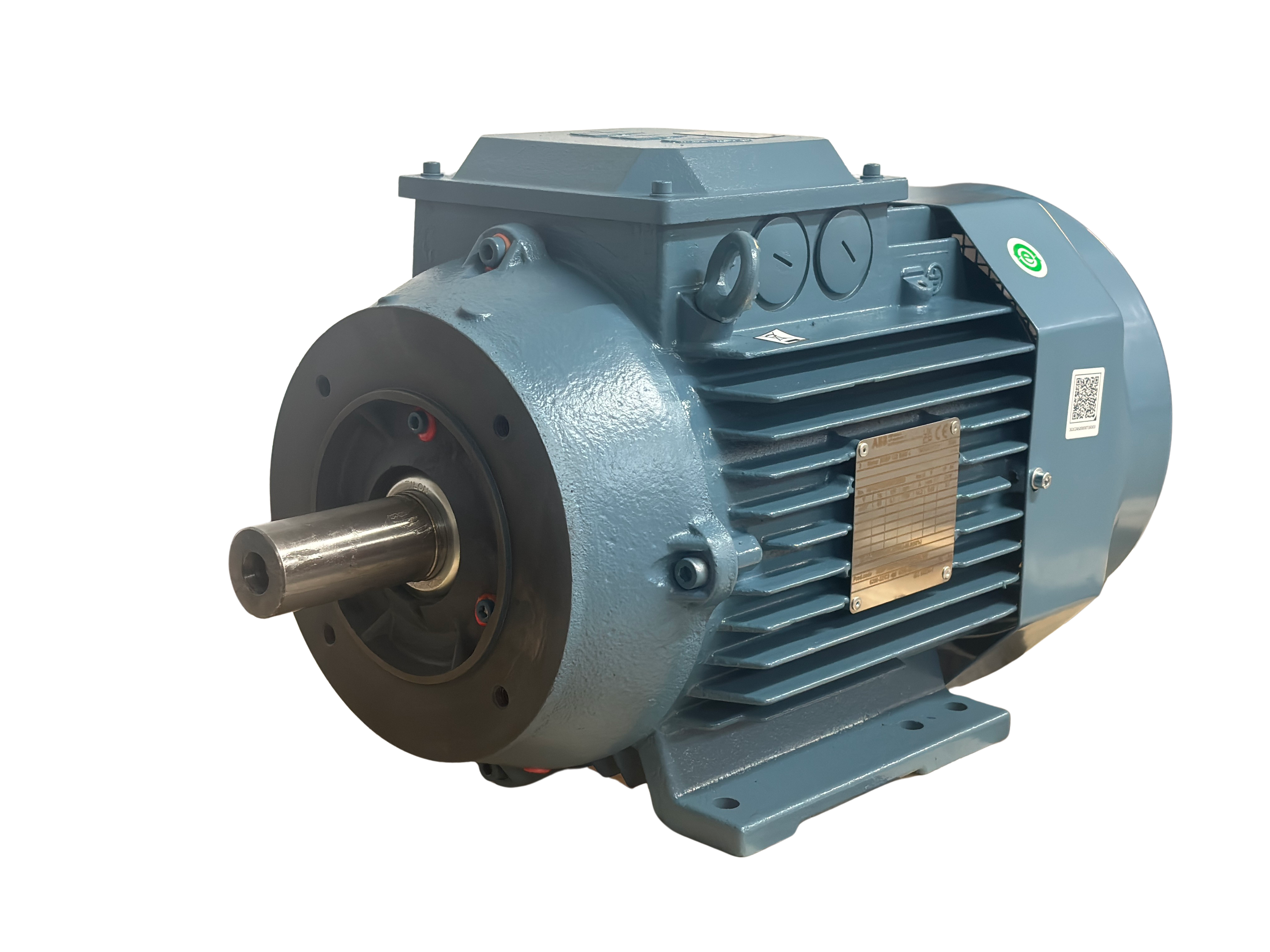

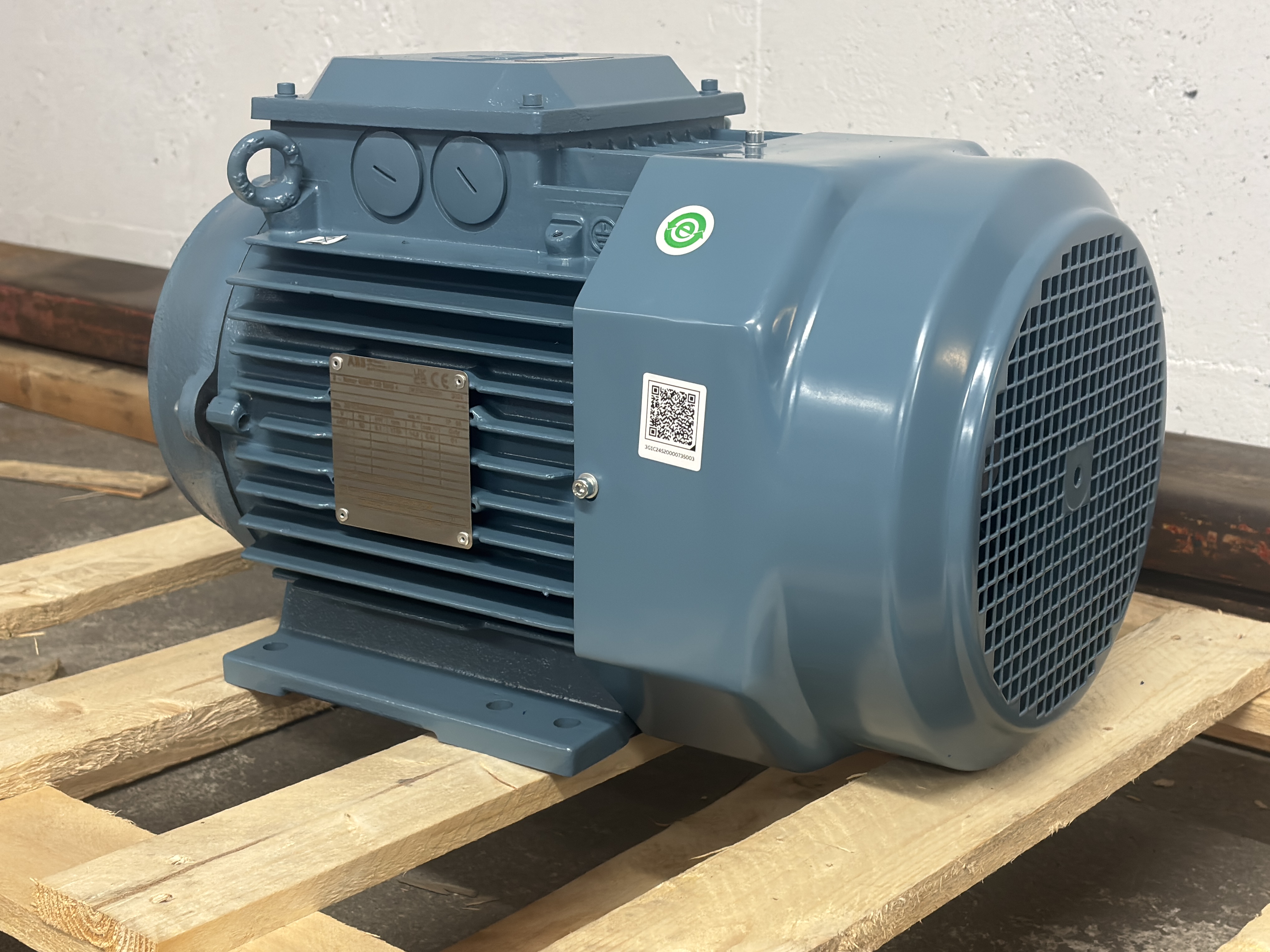

    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    el.motor-132s-7-5-kw-4p-2-4v-50hz-b34-ip55-ie3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3
    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3

    El.motor 132S 7,5 kW-4P 2/4V-50Hz B34 IP55 IE3

    Produsent: ABB

    ?? GenereltProduktnummer: AB M3BP 132SMG 4 Produsent: ABB Serie: M3BP BASIC Effektklasse: IE3 (Premium Efficiency) iht. IEC 60034-30-1 Kon.. mer

    Lager: 2 stk

    Varenummer:AB M3BP 132SMG 4+002+008+250

    Kategorier: Elektromotor

    Del produktet

    ⚙️ Generelt

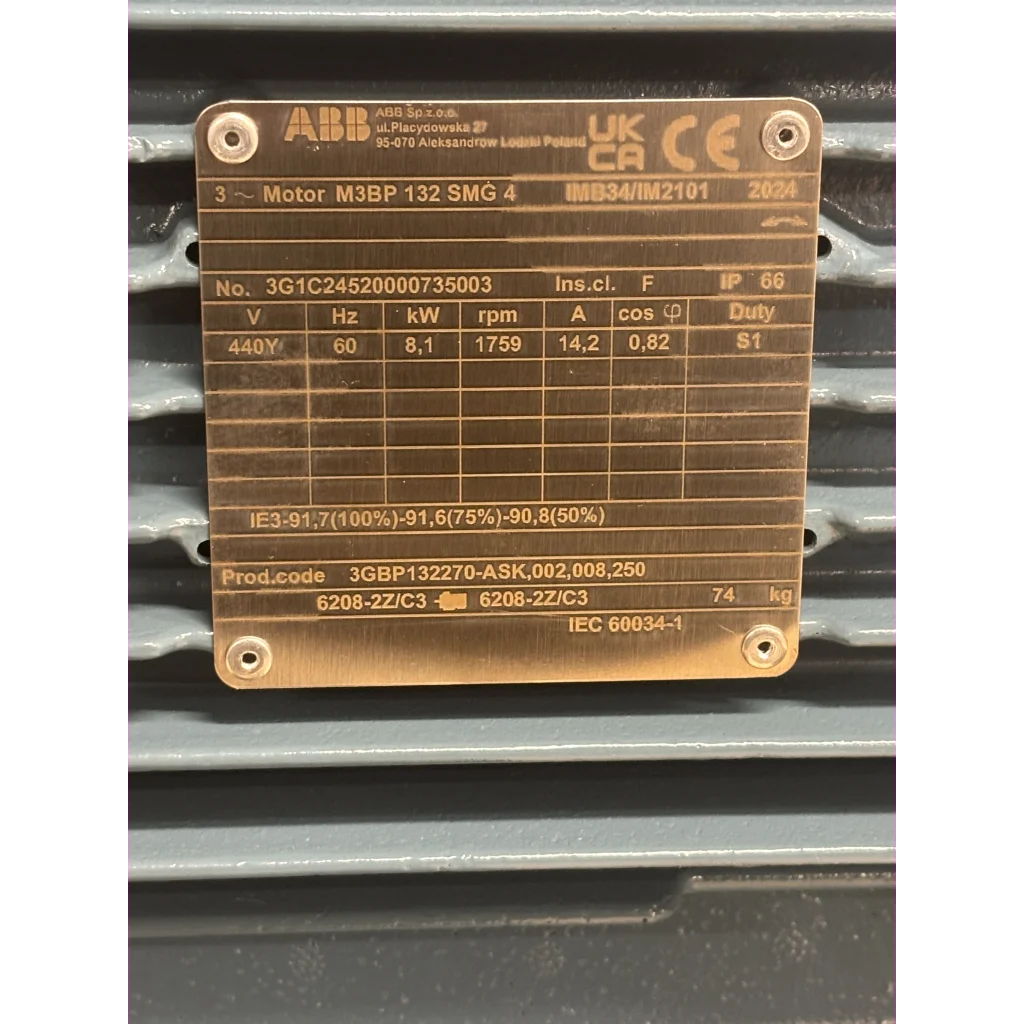

    Produktnummer: AB M3BP 132SMG 4
    Produsent: ABB
    Serie: M3BP BASIC
    Effektklasse: IE3 (Premium Efficiency) iht. IEC 60034-30-1
    Konstruksjon: Lavspenningsmotor med støpejernshus, egnet for krevende industriapplikasjoner og frekvensomformerdrevet drift.

    ⚡ Elektriske data

    ParameterVerdiEnhetKommentar
    Nominell effekt (PN)7,5kWkontinuerlig drift
    Merkespenning (UN)400V± 5 %
    Frekvens (fN)50Hz± 2 %
    Nominelt turtall (nN)1464rpm
    Merkestrøm (IN)14,7Aved 400 V
    Startstrøm (IS/IN)7,7–
    Nominelt moment (TN)48,9Nm
    Startmoment (Tl/TN)2,5–
    Maks. moment (Tb/TN)3,6–
    Effektfaktor (cos φ)0,81–ved full last
    Virkningsgrad (η)90,4 % (100 % last) / 90,8 % (75 % last) / 90,7 % (50 % last)

    🌀 Mekaniske data

    ParameterVerdiEnhetKommentar
    Poltall4–
    IsolasjonsklasseF–iht. IEC 60034-1
    TemperaturstigningKlasse B–
    KapslingsgradIP55–støv- og vannbeskyttet
    KjølemetodeIC411–overflatekjølt med vifte
    MontasjeIM2101 / B34–fotmontert standard
    Materiale (ramme)Støpejern–
    Lager (DE/NDE)6208-2Z/C3 / 6208-2Z/C3–vedlikeholdsfrie, C3 klaring
    Støynivå (LPA)64 ± 3dB(A)målt ved 1 m avstand
    Treghetsmoment (J)0,041kg·m²
    Vekt90kg

    🌡️ Miljø og drift

    ParameterVerdiEnhetKommentar
    Omgivelsestemperaturmaks 40°C
    Høyde over havet≤ 1000muten effektreduksjon
    DriftstypeS1–kontinuerlig drift
    Klimakategori3K3–iht. IEC 60721-3-3

    ⚙️ VSD-drift (frekvensomformer)

    Hastighet / MomentEffektivitet (%)Tap (W)Tap relativt (%)
    90 % speed / 100 % torque89.182611.0
    50 % speed / 100 % torque83.474610.0
    25 % speed / 100 % torque69.582311.0
    90 % speed / 50 % torque88.94215.6
    50 % speed / 50 % torque85.03314.4
    50 % speed / 25 % torque80.42283.0
    25 % speed / 25 % torque70.81932.6

    📜 Standarder og samsvar

    • IEC 60034-1 – Generelle krav

    • IEC 60034-2-1 – Måling av tap og virkningsgrad

    • IEC 60034-30-1 – Effektivitetsklassifisering (IE3)

    • IEC 60072 – Mekaniske dimensjoner

    • CE-merket iht. LVD 2014/35/EU

    • Kan brukes med frekvensomformer (VSD)

    Byggestørrelse (IEC frame) 132
    Effekt (kW) 7.5
    Montering (IM-kode) B34
    Vekt 90 kg
