AD3L04CZD14 - Manuell retningsventil med raster CETOP 3 - 04 Sleide

Dana Hydraulics CETOP AD3L – Manuell retningsventil (NG6)

CETOP AD3L er en robust, manuell retningsventil med spakstyring, beregnet for industrielle og mobile hydraulikksystemer. Ventilen er bygget i CETOP 3 / NG6-standard og egner seg godt for applikasjoner der pålitelig, direkte manuell styring er påkrevd.

Ventilen leveres med ulike skyvervarianter og kan konfigureres med opsjoner som detent (mekanisk låsing) og forberedelse for mikrobryter (M1). Solid konstruksjon og høy trykklasse gjør AD3L velegnet for krevende drift.

Tekniske spesifikasjoner

• Ventiltype: Manuell retningsventil, spakstyrt

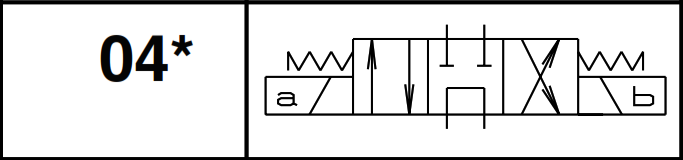

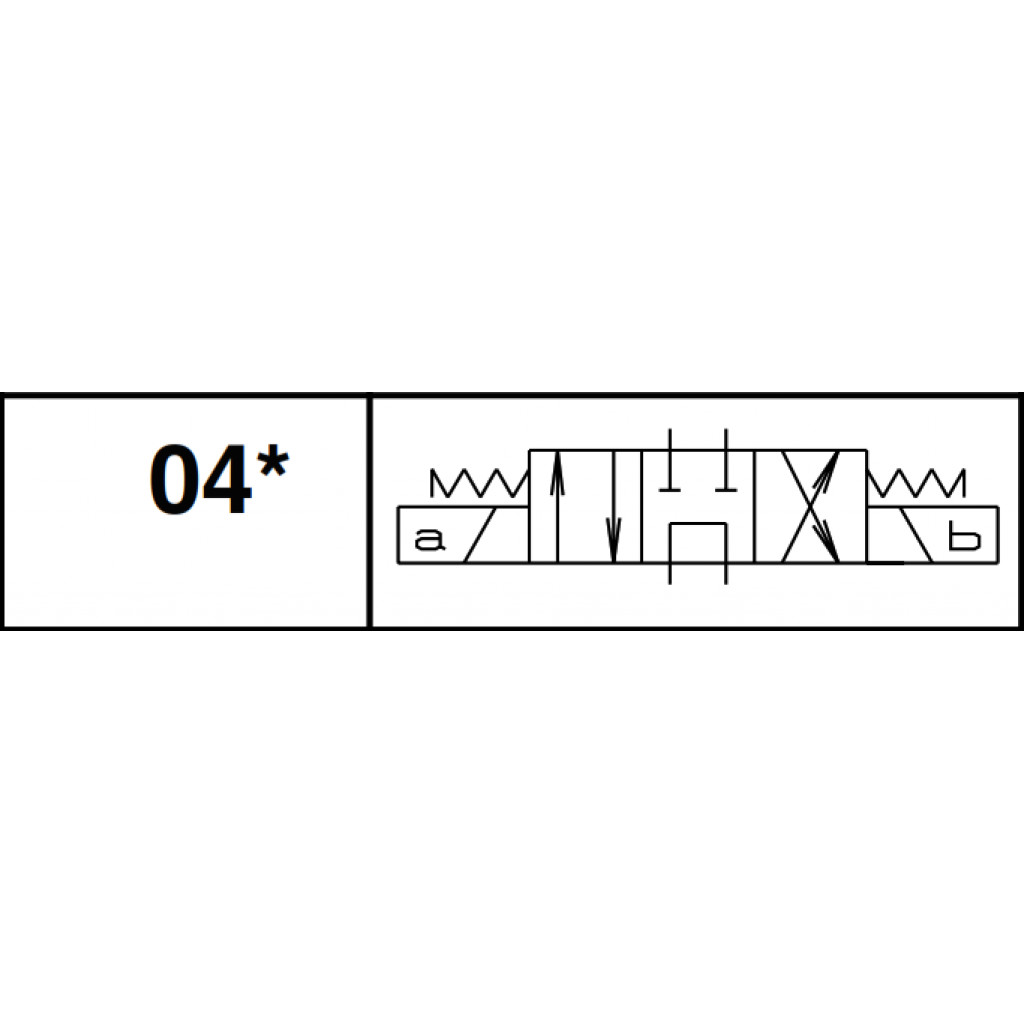

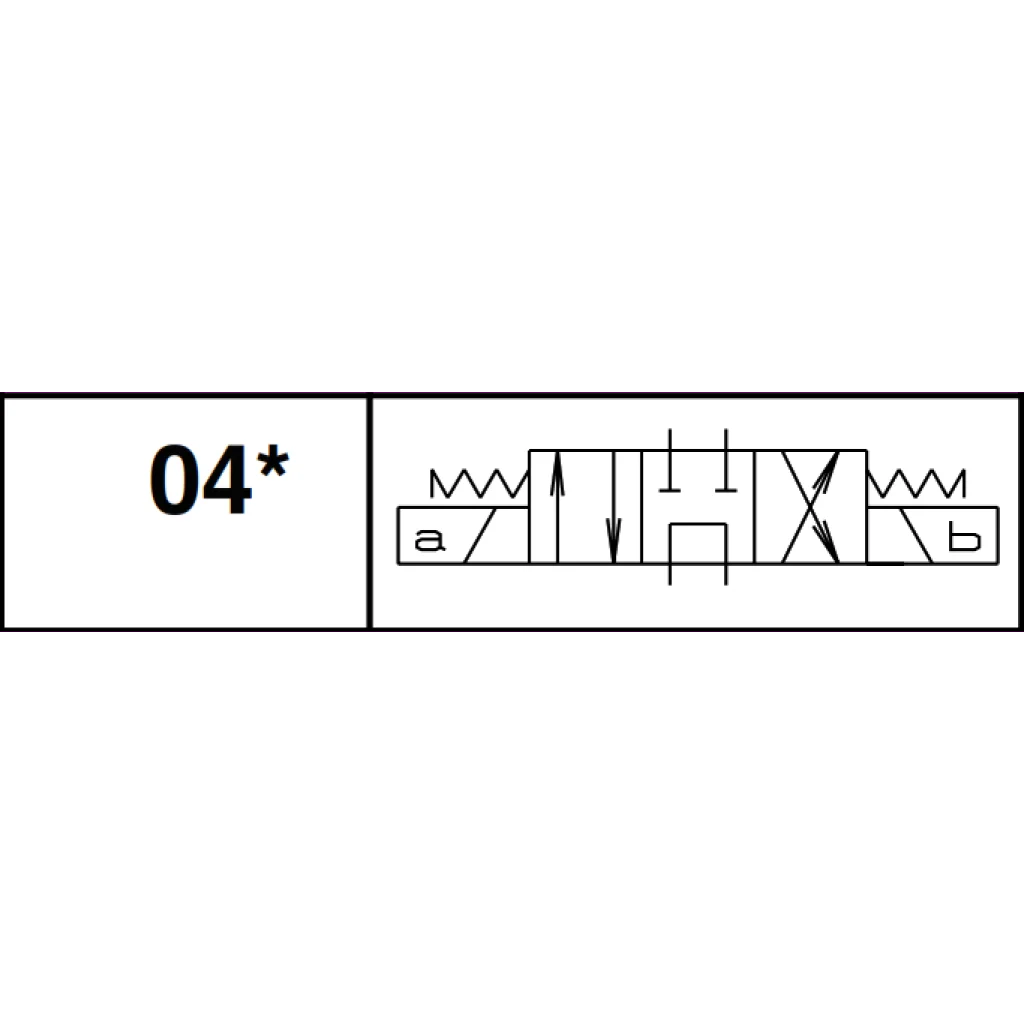

• 04 sleide A-B stengt, P til Tank

• Standard: CETOP 3 / NG6

Ytelse

• Maks. trykk porter P / A / B: 320 bar

• Maks. trykk port T: 160 bar

• Maks. volumstrøm: 60 l/min

• Spakutslag: 2 × 17°

Driftsmedium

• Tillatt viskositet: 10 – 500 mm²/s

• Oljens temperatur: –25 °C til +75 °C

• Omgivelsestemperatur: –25 °C til +60 °C

Renhetskrav

• Maks. forurensningsnivå: NAS 1638 klasse 10
  (med filter β25 ≥ 75)

Vekt

• Standard utførelse: 1,2 kg

• M1-variant (forberedt for mikrobryter): 1,8 kg

Tilgjengelige varianter (utvalg)

• Standard (NBR-tetninger)

• Viton-tetninger (V1)

• Forberedelse for mikrobryter (M1)

• Detent / mekanisk låsing (D1)

• Ulike spakhøyder (L1 / L2)

Typiske bruksområder:
Industrielle hydraulikkanlegg, kraftenheter, testutstyr, maskinstyring og mobile systemer der manuell, sikker retningskontroll er nødvendig.
